Allgemeine Beschreibung

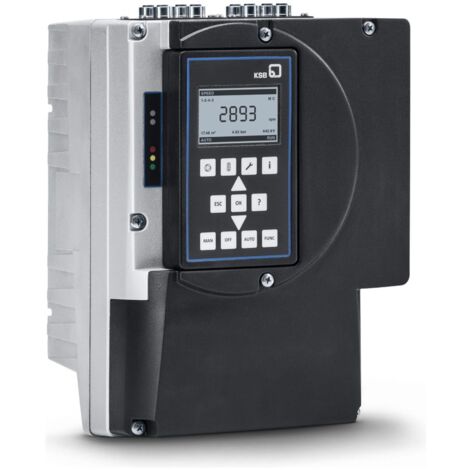

Der KSB Drehzahlregelsystem PumpDrive 2 PDRV2-015K00M Gr. D ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau, der eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren ermöglicht. Er kann über analoge Normsignale, Feldbus oder eine Bedieneinheit gesteuert werden. Die Montage ist flexibel auf dem Motor, an der Wand oder in einem Schaltschrank möglich. Das System kann bis zu 6 Pumpen ohne zusätzlichen Regler steuern und eignet sich für verschiedene Anwendungen wie Klimaanlagen, Wärmeerzeugung, Wasserversorgung und Wasserbehandlung.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 15 kW
- Nennstrom: 35,7 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 27,6 kg
- Höhe Gehäuse: 290 mm
- Gehäusebreite: 350 mm
- Gehäusetiefe: 460 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für LON/LONWorks: ja
- Optionale App für iPhone über Bluetooth-Modul
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Das Drehzahlregelsystem eignet sich für die nachträgliche Montage an bereits installierten, ungeregelten Pumpen (Retrofit) und findet Anwendung in Bereichen wie:- Klimaanlagen
- Wärmeerzeugung
- Wärmeverteilung
- Wasserversorgungsanlagen
- Wasserentnahme
- Wassergewinnung
- Wasserbehandlung
- Wasserverteilung
- Wassertransport
- Kälteerzeugung
- Kälteverteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Eingebaute Grafikbedieneinheit mit Inbetriebnahmeassistent
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur, Energiezähler und Energieeinsparzähler
- Abschaltung bei geringen Mengen (Sleep Mode)
