Allgemeine Beschreibung

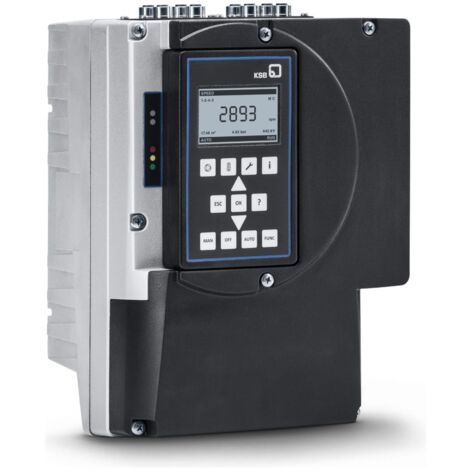

Das KSB Drehzahlregelsystem PumpDrive 2 PDRV2-022K00M Gr. D ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau, der eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren ermöglicht. Es kann über analoge Normsignale, Feldbus oder eine Bedieneinheit gesteuert werden. Der PumpDrive ist für die Montage auf dem Motor, an der Wand oder in einem Schaltschrank geeignet und kann bis zu 6 Pumpen ohne zusätzlichen Regler steuern.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 22 kW
- Nennstrom: 52,4 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 36 kg
- Höhe Gehäuse: 290 mm
- Gehäusebreite: 350 mm
- Gehäusetiefe: 460 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für PROFINET IO: ja
- Funkstandard Bluetooth: ja
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
- Optionale App für iPhone über Bluetooth-Modul
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Das Drehzahlregelsystem eignet sich für verschiedene Anwendungen, darunter:- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -gewinnung
- Wasserbehandlung und -aufbereitung
- Kälteerzeugung und -verteilung
- Medientransport
- Kühlschmierstoffverteilung
- Betriebswasserversorgung
- Beckenentleerung
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
- Verschiedene Regelarten: Druck, Differenzdruck (sensorlos), Förderstrom (sensorlos), Niveau, Temperatur, Energiezähler und Energieeinsparzähler
- Abschaltung bei geringen Mengen (Sleep Mode)
