Allgemeine Beschreibung

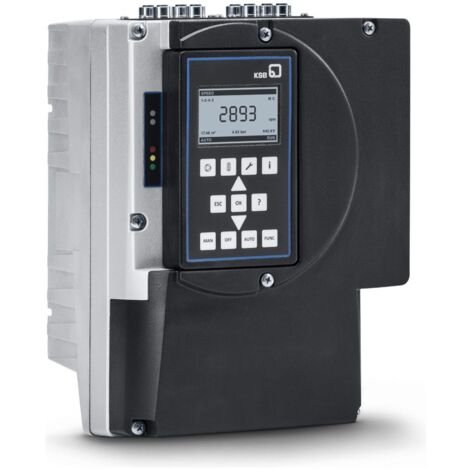

Der KSB Drehzahlregelsystem PumpDrive 2 PDRV2-037K00M Gr. E ist ein selbstgekühlter Frequenzumrichter mit modularem Aufbau. Er ermöglicht eine stufenlose Drehzahlveränderung von Asynchron- und Synchron-Reluktanzmotoren über analoge Normsignale, Feldbus oder eine Bedieneinheit. Der PumpDrive kann auf dem Motor, an der Wand oder in einem Schaltschrank montiert werden und regelt bis zu 6 Pumpen ohne zusätzlichen Regler. Er eignet sich für Anwendungen in Klimaanlagen, Wärmeerzeugung, Wasserversorgung und vielen weiteren Bereichen.Technische daten
- Netzspannung: 3ph 380-480 V ±10%
- Netzfrequenz: 50/60 Hz
- Bemessungsleistung: 37 kW
- Nennstrom: 85,9 A
- Montagevariante: Motormontage
- Schutzart: IP55
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -10 °C
- Gewicht: 57,6 kg
- Höhe Gehäuse: 340 mm
- Gehäusebreite: 455 mm
- Gehäusetiefe: 700 mm
Kompatibilität und Zubehör
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für Modbus RTU: ja
- Unterstützt Protokoll für BACnet MS/TP: ja
- Unterstützt Protokoll für LON/LONWorks: ja
- Optionale App für iPhone über Bluetooth-Modul
- Mehrpumpenbetrieb bis zu 6 Pumpen mit M12-Modul (als Zubehör erhältlich)
Installation
- Montage über Adapter am Motor
- Optionale Montage an der Wand oder im Schaltschrank über im Zubehör erhältliche Adapter
Anwendung
Der PumpDrive 2 eignet sich für eine Vielzahl von Anwendungen, darunter:- Klimaanlagen
- Wärmeerzeugung und -verteilung
- Wasserversorgungsanlagen
- Wasserentnahme und -gewinnung
- Wasserbehandlung und -aufbereitung
- Kälteerzeugung und -verteilung
- Betriebswasserversorgung
- Abwassertransport
Weitere Informationen
- Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung und Trockenlaufschutz
- Anzeige der physikalischen Größen wie Druck, Förderstrom, Drehzahl, Motorspannung, Motorstrom, elektrische Leistung und Drehmoment
- Auslesen der letzten 100 Meldungen des Frequenzumrichters mit Zeitstempel
- Erzeugen einer Auslastungsstatistik über Betriebsdauer, Laufzeit und Anzahl der Einschaltungen
