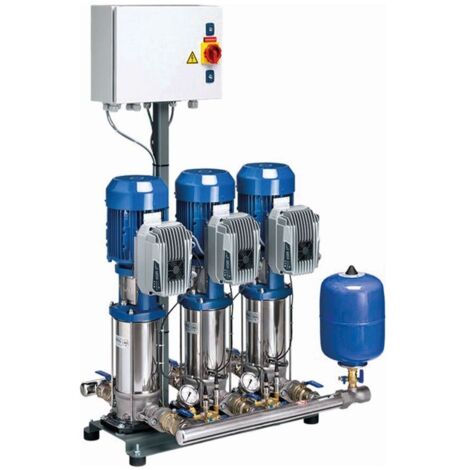

KSB Druckerhöhungsanlage DeltaBasic MVP 3-02/06 mit 3 Movitec 02/06, 0,55kW, Zulauf M

KSB Druckerhöhungsanlage DeltaBasic MVP 3-02/06 mit 3 Movitec 02/06, 0,55kW, Zulauf M

Beschreibung:
Vollautomatische Druckerhöhungsanlage mit 2 bis 3 (MVP) / 4 (SVP) vertikalen Hochdruckpumpen in zwei drehzahlgeregelten Ausführungen. Die drehzahlgeregelten Ausführungen MVP und SVP verfügen über eine stufenlose Drehzahlregelung jeder Pumpe per Frequenzumrichter an der Pumpe für Asynchronmotoren (MVP) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Steuerung des erforderlichen Versorgungsdrucks. Mit zentralem Sicherungskasten ausgestattet.

Einsatz:
Druckerhöhung in Wohngebäuden, Krankenhäusern, Bürogebäuden, Hotels, Kaufhäusern, Industrie usw.

• 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz - Bedienfeld mit Funktionstasten - LEDs zur Anzeige Funktion und Störung Werkstoffe: - Pumpe: medienberührte Bauteile aus
  Edelstahl - Verrohrung: Edelstahl
• Armaturen: Messing oder Edelstahl,
  trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
  Baureihe Pumpe: Movitec
  Baugröße Pumpe: 02/06
  Leistung P2: 0.55 kW
  Einschaltart: Sanftanlauf am FU
  Nennstrom: 4.5 A
  Motordrehzahl: 2900 1/min
  Gesamtanschl.Lstg.: 2.17 kVA
  Betriebsspannung: 3ph 400 V
  Netzfrequenz: 50 Hz Hz
  Motorschutzart: IP55
  Effizienzklasse: IE-
  Anlagengewicht: 108,048 kg
  Maße und Anschlüsse: Saugseite: G 1 1/2
  Druckseite: G 1 1/2
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaBasic MVP
  Baugröße: 3-02/06
  Artikelnummer: 48281536
  EAN/GTIN: 4031932329040
  Materialpreisgruppe: L1

Druckerhöhungsanlage anschlussfertig mit Standard-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe, konstanter Versorgungsdruck am Verbraucher, Kompaktbauweise, anschlussfertig, Einschaltung druckabhängig, Ausschaltung bedarfsabhängig, elastische Aufstellung aller Pumpen. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• 3 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl
• KSB IE3 Motor (>=0.75kW) mit FU
• Pro Pumpe ein Frequenzumrichter am Motor montiert
• Je ein Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• 1 Drucksensor für jeden Frequenzumrichter zur Steuerung des Versorgungsdrucks und Manometer
• Bei unmittelbarem Anschluss ist ein Druckschalter mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Abschließbarer Hauptschalter am Schaltschrank
• Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch. (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten.)
• Alle Komponenten auf einer Grundplatte montiert
• Pumpen schwingungsgedämpft auf Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Betriebsdaten: Förderstrom Anlage: ______________ m3/h Förderstrom Pumpe : ______________ m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar Fördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive Bestandteile Mediumtemperatur: 60 Grad Celsius Betriebsdruck: bis 16 bar Schutzart Anlage IP55 Betriebsspannung: 3ph 400 V +N 50 Hz Antrieb:
• Motor: KSB Motor
• Effizienzklasse: IE- Schutzart Anlage: IP55 Überwachung/Steuerung/Regelung:
• Energieeffiziente Stufenlose Regelung durch Frequenzumrichter
• Integrierter elektronischer Trockenlaufschutz
• Automatischer Pumpenwechsel zur Sicherstellung gleicher Laufzeiten der Pumpen
• Automatischer Pumpenwechsel bei Ausfall einer Pumpe
• Spitzenlastpumpen: Beide Pumpen im Parallelbetrieb Kommunikation/Schnittstellen:
• 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz
• Bedienfeld mit Funktionstasten

Druckerhöhungsanlage anschlussfertig mit
Standard-Frequenzumformer zur
stufenlosen Drehzahlregelung jeder
einzelnen Pumpe, konstanter
Versorgungsdruck am Verbraucher,
Kompaktbauweise, anschlussfertig,
Einschaltung druckabhängig, Ausschaltung
bedarfsabhängig, elastische Aufstellung
aller Pumpen. Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.

Ausstattung:
- 3 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB IE3 Motor (>=0.75kW) mit FU
- Pro Pumpe ein Frequenzumrichter am
Motor montiert
- Je ein Rückflussverhinderer pro Pumpe
und je eine abschließbare Absperrarmatur
auf der Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- 1 Drucksensor für jeden
Frequenzumrichter zur Steuerung des
Versorgungsdrucks und Manometer
- Bei unmittelbarem Anschluss ist ein
Druckschalter mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch. (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten.)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz

Antrieb:
- Motor: KSB Motor
- Effizienzklasse: IE-
- Schutzart Anlage: IP55

Überwachung/Steuerung/Regelung:
- Energieeffiziente Stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz
- Automatischer Pumpenwechsel zur
Sicherstellung gleicher Laufzeiten der
Pumpen
- Automatischer Pumpenwechsel bei
Ausfall einer Pumpe
- Spitzenlastpumpen: Beide Pumpen im
Parallelbetrieb

Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- Bedienfeld mit Funktionstasten

- LEDs zur Anzeige Funktion und Störung

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 02/06
Leistung P2: 0.55 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 4.5 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 2.17 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz Hz
Motorschutzart: IP55
Effizienzklasse: IE-
Anlagengewicht: 108,048 kg
Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaBasic MVP
Baugröße: 3-02/06
Artikelnummer: 48281536
EAN/GTIN: 4031932329040
Materialpreisgruppe: L1

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: DeltaBasic MVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaBasic, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 48281536
• AnzPp: 3
• Baugroesse: 3-02/06
• BaugroessePp: 02/06
• Baureihe: DeltaBasic MVP
• BaureihePp: Movitec
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE-
• EinschDr: 6,1
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 2,17
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: KSB Motor
• Motordrehzahl: 2900
• NennleistungP2: 0,55
• Nennstrom: 4,5
• Nennweite: G 1 1/2
• Nennweitess: G 1 1/2
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 4
• Nennstrom: 4,5
• Baulänge: 653
• Bauhöhe: 1040
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 3,3
• Max. Förderhöhe: 44,9
• Flanschform: rund
• Länge: 984
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 0,55
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: vorbereitet
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LIN Bus: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 3
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP55
