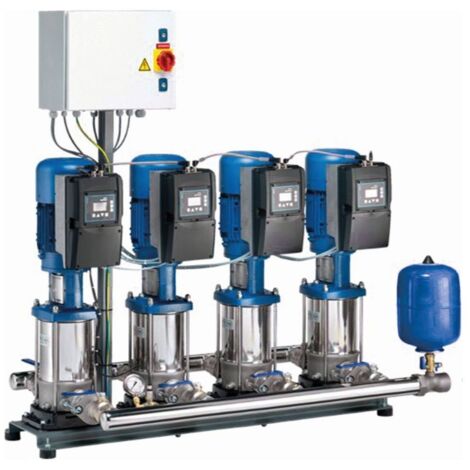

KSB Druckerhöhungsanlage DeltaBasic SVP 3-04/10 mit 3 Movitec 04/10, 1,5kW, Zulauf F

KSB Druckerhöhungsanlage DeltaBasic SVP 3-04/10 mit 3 Movitec 04/10, 1,5kW, Zulauf F

Beschreibung:
Vollautomatische Druckerhöhungsanlage mit 2 bis 3 (MVP) / 4 (SVP) vertikalen Hochdruckpumpen in zwei drehzahlgeregelten Ausführungen. Die drehzahlgeregelten Ausführungen MVP und SVP verfügen über eine stufenlose Drehzahlregelung jeder Pumpe per Frequenzumrichter an der Pumpe für Asynchronmotoren (MVP) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Steuerung des erforderlichen Versorgungsdrucks. Mit zentralem Sicherungskasten ausgestattet.

Einsatz:
Druckerhöhung in Wohngebäuden, Krankenhäusern, Bürogebäuden, Hotels, Kaufhäusern, Industrie usw.

Frequenzumrichter für Störung und Status - Fernwartung mit KSB Servicetool - Anzeige am Display: Anzeige der
Betriebsstunden pro Pumpe, Systemdruck, Status Trockenlaufschutz, Vordruck, Alarme und Warnungen (inkl. Historie), 3 farbige LEDs an Steuerung für störungsfreien Betrieb (grün), Warnungen (gelb) und Alarme (rot) Werkstoffe: - Pumpe: medienberührte Bauteile aus
Edelstahl - Verrohrung: Edelstahl

• Armaturen: Messing oder Edelstahl,
  trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
  Baureihe Pumpe: Movitec
  Baugröße Pumpe: 04/10
  Leistung P2: 1.5 kW
  Einschaltart: Sanftanlauf am FU
  Nennstrom: 4.9 A
  Motordrehzahl: 2900 1/min
  Gesamtanschl.Lstg.: 141.94 kVA
  Betriebsspannung: 3ph 400 V
  Netzfrequenz: 50 Hz
  Motorschutzart: IP55
  Effizienzklasse: IE5
  Anlagengewicht: 141,943 kg
  Maße und Anschlüsse: Saugseite: G 1 1/2
  Druckseite: G 1 1/2
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaBasic SVP
  Baugröße: 3-04/10
  Artikelnummer: 05166711
  EAN/GTIN: 4031932400008
  Materialpreisgruppe: L1

Druckerhöhungsanlage mit magnetfreiem KSB SuPremE Reluktanzmotor nach IE5 (gem. IEC/TS 60034-30-2 (2016)), KSB-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• 3 vertikale Hochdruckkreiselpumpe(n) Movitec mit medienberührten Teilen aus Edelstahl
• KSB SuPremE IE5 Motor auf jeder Pumpe (gem. IEC/TS 60034-30-2 (2016)
• KSB Frequenzumrichter PumpDrive Eco motormontiert
• Je ein Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer
• Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Abschließbarer Hauptschalter am Schaltschrank
• Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch. (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten.)
• Alle Komponenten auf einer Grundplatte montiert
• Pumpen schwingungsgedämpft auf Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Betriebsdaten: Förderstrom Anlage: ______________ m3/h Förderstrom Pumpe : ______________ m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar Fördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive Bestandteile Mediumtemperatur: 60 Grad Celsius Betriebsdruck: bis 16 bar Schutzart Anlage: IP55 Betriebsspannung: 3ph 400 V +N Netzfrequenz: 50 Hz Antrieb: Hocheffizienter magnetfreier Motor: SupremE Effizienzklasse: IE5 Leistungsaufnahme je Pumpe P1 Überwachung/Steuerung/Regelung:
• Funktionsüberwachung Drucksensor
• Störungsquittierung manuell oder automatisch
• Eingebauter Motorschutz
• Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann
• Funktionslauf parametrierbar Kommunikation/Schnittstellen:
• 1 potenzialfreie Digitaleingänge für externe Trockenlaufschutz
• Potentialfreier Kontakt je Frequenzumrichter für Störung und Status
• Fernwartung mit KSB Servicetool

Druckerhöhungsanlage mit magnetfreiem
KSB SuPremE Reluktanzmotor nach IE5
(gem. IEC/TS 60034-30-2 (2016)),
KSB-Frequenzumformer zur stufenlosen
Drehzahlregelung jeder einzelnen Pumpe
in anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.

Ausstattung:
- 3 vertikale Hochdruckkreiselpumpe(n)
Movitec mit medienberührten Teilen aus
Edelstahl
- KSB SuPremE IE5 Motor auf jeder Pumpe
(gem. IEC/TS 60034-30-2 (2016)
- KSB Frequenzumrichter PumpDrive Eco
motormontiert
- Je ein Rückflussverhinderer pro Pumpe
und je eine abschließbare Absperrarmatur
auf der Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch. (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten.)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage: IP55
Betriebsspannung: 3ph 400 V +N
Netzfrequenz: 50 Hz

Antrieb:
Hocheffizienter magnetfreier Motor:
SupremE
Effizienzklasse: IE5
Leistungsaufnahme je Pumpe P1

Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar

Kommunikation/Schnittstellen:
- 1 potenzialfreie Digitaleingänge für
externe Trockenlaufschutz
- Potentialfreier Kontakt je
Frequenzumrichter für Störung und Status
- Fernwartung mit KSB Servicetool

- Anzeige am Display: Anzeige der
Betriebsstunden pro Pumpe, Systemdruck,
Status Trockenlaufschutz, Vordruck,
Alarme und Warnungen (inkl. Historie), 3
farbige LEDs an Steuerung für
störungsfreien Betrieb (grün), Warnungen
(gelb) und Alarme (rot)

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 04/10
Leistung P2: 1.5 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 4.9 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 141.94 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE5
Anlagengewicht: 141,943 kg

Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaBasic SVP
Baugröße: 3-04/10
Artikelnummer: 05166711
EAN/GTIN: 4031932400008
Materialpreisgruppe: L1

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: DeltaBasic SVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaEco, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 05166711
• AnzPp: 3
• Baugroesse: 3-04/10
• BaugroessePp: 04/10
• Baureihe: DeltaBasic SVP
• BaureihePp: Movitec
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE5
• EinschDr: 7,02
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 141,94
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: SupremE
• Motordrehzahl: 2900
• NennleistungP2: 1,5
• Nennstrom: 12,8
• Nennweite: G 1 1/2
• Nennweitess: G 1 1/2
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 0,1
• Nennstrom: 4,9
• Baulänge: 653
• Bauhöhe: 1190
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 6,5
• Flanschform: rund
• Länge: 984
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 400
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Kommunikation: vorbereitet
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LIN Bus: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 3
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP55
