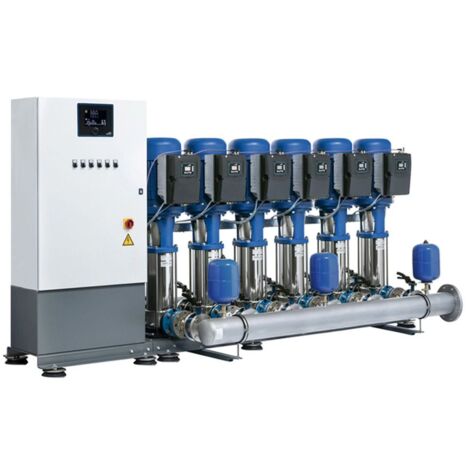

KSB Druckerhöhungsanlage DeltaMacro SVP 3-06/11 mit 3 Movitec, 3kW, Zulauf F

KSB Druckerhöhungsanlage DeltaMacro SVP 3-06/11 mit 3 Movitec, 3kW, Zulauf F

Beschreibung:
Vollautomatische Druckerhöhungsanlage in Kompaktbauweise mit 2 bis 4 (F) / 6 (VC/SVP) vertikalen Hochdruckpumpen in Kaskade und zwei drehzahlgeregelten Ausführungen. Kaskadenregelung (F) zur Sicherstellung des gewünschten Versorgungsdrucks. Die drehzahlgeregelten Ausführungen VC und SVP verfügen über eine stufenlose Drehzahlregelung jeder Pumpe über den Frequenzumrichter im Schaltschrank (VC) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Regelung des erforderlichen Versorgungsdrucks. Automatisiert mit BoosterCommand Pro (+).

Einsatz:
Druckerhöhung in Wohngebäuden, Krankenhäusern, Bürogebäuden, Hotels, Kaufhäusern, Industrie usw.

• Funktionsüberwachung Drucksensor - Störungsquittierung manuell oder automatisch - Eingebauter Motorschutz - Rohrbruchdetektion: Anlage schaltet
  ab, wenn Solldruck nicht erreicht werden kann - Funktionslauf parametrierbar - Grundlast/Spitzenlastbetrieb einstellbar - Betrieb Mit/Ohne Reservepumpe wählbar Bedienung/Anzeige: - Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung - Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen - Standard Bluetooth-Anschluss für App-Bedienung möglich - Anzeige von Pumpenstatus und Druck-Istwert - Betriebsstundenzähler je Pumpe - Betriebsstundenzähler für Gesamtanlage - Schaltspielzähler je Pumpe - Notbetrieb-0-Automatik pro Pumpe Kommunikation/Schnittstellen: - 1 Digitaleingang für externen Trockenlaufschutz - 2 potenzialfreie Digitalausgänge für Sammelstörmeldung (Alarm oder Warnung) - Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Betrieb - Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Störung - Notbetrieb-0-Automatik Schalter pro Pumpe - Anzeige am Display: o Systemdruck o Status Trockenlaufschutz o Vordruck o Alarme und Warnungen (inkl. Historie) Bussysteme (Standard): - Modbus RTU Bussysteme (optional): - BACnet MS/TP - Profibus DP Werkstoffe: - Pumpengehäuse: 1.4308
• Verrohrung: Edelstahl
• Armaturen: Messing, Edelstahl oder
  Grauguss, trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA). Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Maße und Anschlüsse: Saugseite: G 2
  Druckseite: G 2
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaMacro SVP
  Baugröße: 3-06/11
  Artikelnummer: 05167692
  EAN/GTIN: 4031932415453
  Materialpreisgruppe: LD

Druckerhöhungsanlage mit magnetfreiem
KSB SuPremE Reluktanzmotor nach IE5
(gem. IEC/TS 60034-30-2 (2016)),
KSB-Frequenzumformer zur stufenlosen
Drehzahlregelung jeder einzelnen Pumpe
und KSB Booster Command Pro Plus
Steuerung in anschlussfertiger
Kompaktbauweise. Entspricht DIN
1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.

Ausstattung:
- KSB SuPremE IE5 Motor montiert auf
jeder Pumpe (gem. IEC/TS 60034-30-2
(2016))
- KSB Frequenzumrichter PumpDrive
motormontiert auf jeder Pumpe
- KSB Booster Command Pro Plus Steuerung
mit Passwortschutz gegen unbefugten
Zugriff
- Je ein längenverstellbarer
Rückflussverhinderer pro Pumpe zur
einfacheren Wartung und je eine
abschließbare Absperrarmatur auf der
Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Pumpendaten:
- Fördermedium: ___________________
- Mediumtemp. max.: 60 oC
- Anschlussart: ___________________
- Anzahl Pumpen: ___________________
- Stufenzahl: ___________________
- Reservepumpe: ___________________
- Förderstrom Pumpe: 9 m3/h
- Förderhöhe Pumpe: ______________ m
- Vordruck min.: _________ bar
- Förderstrom Pumpe bei Q=0:
___________________
- Nenndruck der Anlage: bis PN16
Betriebsdaten Anlage:
- Gesamtförderstrom:
- Einschaltdruck:
- Enddruck/Solldruck:
- Enddruck bei Q=0:

Motor/Elektronik:
Motor: SupremE
Leistung P2: 3 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 24 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 245.91 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE5
Anlagengewicht: 245,912 kg

Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch

- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
- Grundlast/Spitzenlastbetrieb
einstellbar
- Betrieb Mit/Ohne Reservepumpe wählbar

Bedienung/Anzeige:
- Hintergrundbeleuchtetes Farbdisplay
mit sensitivem Navigationsknopf zur
Symbolanzeige
Betrieb/Störung/Fehlermeldung
- Menüführung mit Symboldarstellung,
Anzeige von Betriebsparametern bzw.
Einstellung von Sollwert und Betriebsart
der Pumpen
- Standard Bluetooth-Anschluss für
App-Bedienung möglich
- Anzeige von Pumpenstatus und
Druck-Istwert
- Betriebsstundenzähler je Pumpe
- Betriebsstundenzähler für Gesamtanlage
- Schaltspielzähler je Pumpe
- Notbetrieb-0-Automatik pro Pumpe

Kommunikation/Schnittstellen:
- 1 Digitaleingang für externen
Trockenlaufschutz
- 2 potenzialfreie Digitalausgänge für
Sammelstörmeldung (Alarm oder Warnung)
- Pro Pumpe einen potentialfreien
Digitalausgang für Pumpe in Betrieb
- Pro Pumpe einen potentialfreien
Digitalausgang für Pumpe in Störung
- Notbetrieb-0-Automatik Schalter pro
Pumpe
- Anzeige am Display:
o Systemdruck
o Status Trockenlaufschutz
o Vordruck
o Alarme und Warnungen (inkl. Historie)

Bussysteme (Standard):
- Modbus RTU
Bussysteme (optional):
- BACnet MS/TP
- Profibus DP

Werkstoffe:
- Pumpengehäuse: 1.4308
- Verrohrung: Edelstahl
- Armaturen: Messing, Edelstahl oder
Grauguss, trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die
metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Maße und Anschlüsse:
Saugseite: G 2
Druckseite: G 2
Abmessungen LxBxH: 1460 x 704 x 1475 mm

Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaMacro SVP
Baugröße: 3-06/11
Artikelnummer: 05167692
EAN/GTIN: 4031932415453
Materialpreisgruppe: LD

Kein Verwendungshinweis notwendig

Druckerhöhungsanlage mit magnetfreiem KSB SuPremE Reluktanzmotor nach IE5 (gem. IEC/TS 60034-30-2 (2016)), KSB-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe und KSB Booster Command Pro Plus Steuerung in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• KSB SuPremE IE5 Motor montiert auf jeder Pumpe (gem. IEC/TS 60034-30-2 (2016))
• KSB Frequenzumrichter PumpDrive motormontiert auf jeder Pumpe
• KSB Booster Command Pro Plus Steuerung mit Passwortschutz gegen unbefugten Zugriff
• Je ein längenverstellbarer Rückflussverhinderer pro Pumpe zur einfacheren Wartung und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer
• Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Abschließbarer Hauptschalter am Schaltschrank
• Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch
• Alle Komponenten auf einer Grundplatte montiert
• Pumpen schwingungsgedämpft auf Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Pumpendaten:
• Fördermedium: ___________________
• Mediumtemp. max.: 60 oC
• Anschlussart: ___________________
• Anzahl Pumpen: ___________________
• Stufenzahl: ___________________
• Reservepumpe: ___________________
• Förderstrom Pumpe: 9 m3/h
• Förderhöhe Pumpe: ______________ m
• Vordruck min.: _________ bar
• Förderstrom Pumpe bei Q=0: ___________________
• Nenndruck der Anlage: bis PN16 Betriebsdaten Anlage:
• Gesamtförderstrom:
• Einschaltdruck:
• Enddruck/Solldruck:
• Enddruck bei Q=0: Motor/Elektronik: Motor: SupremE Leistung P2: 3 kW Einschaltart: Sanftanlauf am FU Nennstrom: 24 A Motordrehzahl: 2900 1/min Gesamtanschl.Lstg.: 245.91 kVA Betriebsspannung: 3ph 400 V Netzfrequenz: 50 Hz Motorschutzart: IP55 Effizienzklasse: IE5 Anlagengewicht: 245,912 kg Überwachung/Steuerung/Regelung:
• Funktionsüberwachung Drucksensor
• Störungsquittierung manuell oder automatisch

Produktspezifikation

• Hersteller-Serie: DeltaMacro SVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaMacro, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 05167692
• AnzPp: 3
• Baugroesse: 3-06/11
• BaugroessePp: 06/11
• Baureihe: DeltaMacro SVP
• BaureihePp: Movitec
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE5
• EinschDr: 7,79
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 245,91
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: SupremE
• Motordrehzahl: 2900
• NennleistungP2: 3
• Nennstrom: 24
• Nennweite: G 2
• Nennweitess: G 2
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 0,1
• Nennstrom: 24
• Baulänge: 704
• Bauhöhe: 1475
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 9
• Max. Förderhöhe: 106
• Flanschform: oval
• Länge: 1460
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: ja
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 400
• Frequenz: 50 Hz
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 3
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: ohne
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: ja
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: ja
• Unterstützt Protokoll für BACnet IP: ja
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 4G: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 3
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 50
• Rohraußendurchmesser, Anschluss Auslassseite: 50
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP55
• Funkstandard 3G: nein
