KSB Druckerhöhungsanlage DeltaPrimo F 2-04/09 mit 2 Movitec, 1,5kW, Zulauf M

KSB Druckerhöhungsanlage DeltaPrimo F 2-04/09 mit 2 Movitec, 1,5kW, Zulauf M

Beschreibung:

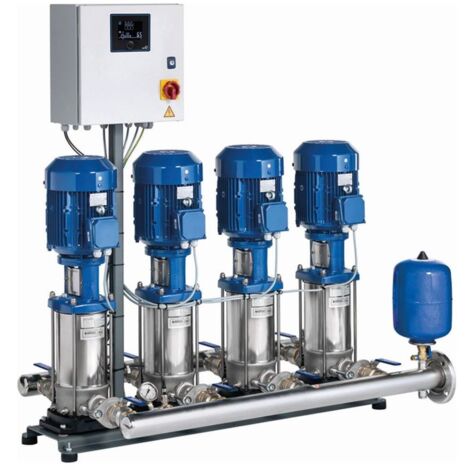

Vollautomatische Druckerhöhungsanlage in Kompaktbauweise mit 2 bis 3 (VC) / 4 (F/SVP) vertikalen Hochdruckpumpen in Kaskade und zwei drehzahlgeregelten Ausführungen. Kaskadenregelung (F) zur Sicherstellung des gewünschten Versorgungsdrucks. Die drehzahlgeregelten Ausführungen VC und SVP verfügen über eine stufenlose Drehzahlregelung jeder Pumpe über den Frequenzumrichter im Schaltschrank (VC) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Regelung des erforderlichen Versorgungsdrucks. Automatisiert mit BoosterCommand Pro (+).

Einsatz:
Druckerhöhung in Wohngebäuden, Krankenhäusern, Bürogebäuden, Hotels, Kaufhäusern, Industrie usw.

Einstellung von Sollwert und Betriebsart der Pumpen. - Standard Bluetooth-Anschluss für App-Bedienung möglich - Anzeige von Pumpenstatus und Druck-Istwert - Betriebsstundenzähler je Pumpe - Betriebsstundenzähler für Gesamtanlage - Schaltspielzähler je Pumpe - Notbetrieb-0-Automatik pro Pumpe Kommunikation/Schnittstellen: - 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz - 2 potenzialfreie Digitalausgänge für Sammelstörmeldung (Alarm oder Warnung) - Anzeige am Display: o Systemdruck o Status Trockenlaufschutz o Vordruck o Alarme und Warnungen (inkl. Historie) Werkstoffe: - Pumpe: medienberührte Bauteile aus
Edelstahl - Verrohrung: Edelstahl

• Armaturen: Messing oder Edelstahl,
  trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA). Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
  Baureihe Pumpe: Movitec V
  Baugröße Pumpe: 04/09
  Leistung P2: 1.5 kW
  Einschaltart: Direktanlauf
  Nennstrom: 14.2 A
  Motordrehzahl: 2900 1/min
  Gesamtanschl.Lstg.: 4.16 kVA
  Betriebsspannung: 3ph 400 V
  Netzfrequenz: 50 Hz
  Motorschutzart: IP55
  Effizienzklasse: IE3
  Anlagengewicht: 96,16 kg
  Maße und Anschlüsse: Saugseite: G 1 1/2
  Druckseite: G 1 1/2
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaPrimo F
  Baugröße: 2-04/09
  Artikelnummer: 05082118
  EAN/GTIN: 4031932371957
  Materialpreisgruppe: LB

Druckerhöhungsanlage anschlussfertig, konstanter Versorgungsdruck am Verbraucher, Einschaltung druckabhängig, Ausschaltung druckabhängig, elastische Aufstellung aller Pumpen auf gemeinsamer Grundplatte. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage mit konstantem Versorgungdruck zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• 2 vertikale Hochdruckkreiselpumpen Movitec V, mit mediumberührten Teilen aus Edelstahl
• KSB IE3 Motor (>= 0,75 kW)
• KSB BoosterCommand Pro Steuerung mit Passwortschutz gegen unbefugten Zugriff
• Je ein längenverstellbarer Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer
• Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Abschließbarer Hauptschalter am Schaltschrank
• Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten)
• Alle Komponenten auf einer Grundplatte montiert
• Pumpen schwingungsgedämpft auf Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Betriebsdaten: Förderstrom Anlage: ______________ m3/h Förderstrom Pumpe : 6.5 m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar Fördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive Bestandteile Mediumtemperatur: 60 Grad Celsius Betriebsdruck: bis 16 bar Schutzart Anlage IP55 Betriebsspannung: 3ph 400 V +N 50 Hz Antrieb: Motor: KSB-Motor Effizienzklasse: IE3 Schutzart Anlage: IP55 Überwachung/Steuerung/Regelung:
• Funktionsüberwachung Drucksensor
• Störungsquittierung manuell oder automatisch
• Eingebauter Motorschutz
• Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann
• Funktionslauf parametrierbar
• Grundlast/Spitzenlastbetrieb einstellbar
• Betrieb Mit/Ohne Reservepumpe wählbar Bedienung/Anzeige:
• Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung
• Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen.
• Standard Bluetooth-Anschluss für

Druckerhöhungsanlage anschlussfertig,
konstanter Versorgungsdruck am
Verbraucher, Einschaltung druckabhängig,
Ausschaltung druckabhängig, elastische
Aufstellung aller Pumpen auf gemeinsamer
Grundplatte. Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage mit konstantem
Versorgungdruck zum Einsatz im
Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.
Die Steuerung ist kundenspezifisch
vorparametriert bei Auslieferung.

Ausstattung:
- 2 vertikale Hochdruckkreiselpumpen
Movitec V, mit mediumberührten Teilen
aus Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- KSB BoosterCommand Pro Steuerung mit
Passwortschutz gegen unbefugten Zugriff
- Je ein längenverstellbarer
Rückflussverhinderer pro Pumpe und je
eine abschließbare Absperrarmatur auf
der Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : 6.5 m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz

Antrieb:
Motor: KSB-Motor
Effizienzklasse: IE3
Schutzart Anlage: IP55

Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
- Grundlast/Spitzenlastbetrieb
einstellbar
- Betrieb Mit/Ohne Reservepumpe wählbar

Bedienung/Anzeige:
- Hintergrundbeleuchtetes Farbdisplay
mit sensitivem Navigationsknopf zur
Symbolanzeige
Betrieb/Störung/Fehlermeldung
- Menüführung mit Symboldarstellung,
Anzeige von Betriebsparametern bzw.
Einstellung von Sollwert und Betriebsart
der Pumpen.
- Standard Bluetooth-Anschluss für

App-Bedienung möglich
- Anzeige von Pumpenstatus und
Druck-Istwert
- Betriebsstundenzähler je Pumpe
- Betriebsstundenzähler für Gesamtanlage
- Schaltspielzähler je Pumpe
- Notbetrieb-0-Automatik pro Pumpe

Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- 2 potenzialfreie Digitalausgänge für
Sammelstörmeldung (Alarm oder Warnung)
- Anzeige am Display:
o Systemdruck
o Status Trockenlaufschutz
o Vordruck
o Alarme und Warnungen (inkl. Historie)

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die
metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec V
Baugröße Pumpe: 04/09
Leistung P2: 1.5 kW
Einschaltart: Direktanlauf
Nennstrom: 14.2 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 4.16 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 96,16 kg

Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaPrimo F
Baugröße: 2-04/09
Artikelnummer: 05082118
EAN/GTIN: 4031932371957
Materialpreisgruppe: LB

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Delta Primo F
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaPrimo, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 05082118
• AnzPp: 2
• Baugroesse: 2-04/09
• BaugroessePp: 04/09
• Baureihe: DeltaPrimo F
• BaureihePp: Movitec V
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE3
• EinschDr: 8,84
• Einschaltart: Direktanlauf
• GesAnschlLstg: 4,16
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: KSB-Motor
• Motordrehzahl: 2900
• NennleistungP2: 1,5
• Nennstrom: 14,2
• Nennweite: G 1 1/2
• Nennweitess: G 1 1/2
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 4
• Nennstrom: 14,2
• Baulänge: 653
• Bauhöhe: 1290
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 6,5
• Max. Förderhöhe: 79,4
• Flanschform: oval
• Länge: 594
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 400
• Frequenz: 50 Hz
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 1,5
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: vorbereitet
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: ohne
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 2
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP55
