KSB Druckerhöhungsanlage DeltaPrimo VC 2-15/02 mit 2 Movitec, 2,2kW, Zulauf F

KSB Druckerhöhungsanlage DeltaPrimo VC 2-15/02 mit 2 Movitec, 2,2kW, Zulauf F

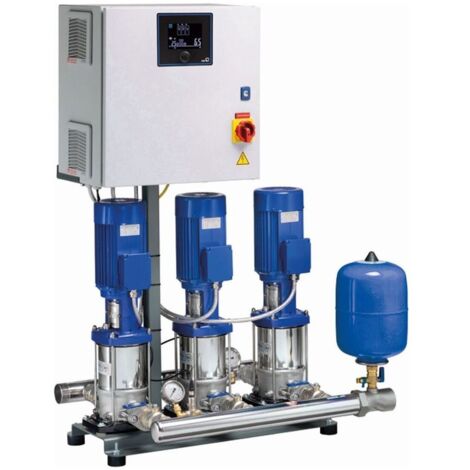

Beschreibung:
Vollautomatische Druckerhöhungsanlage in Kompaktbauweise mit 2 bis 3 (VC) / 4 (F/SVP) vertikalen Hochdruckpumpen in Kaskade und zwei drehzahlgeregelten Ausführungen. Kaskadenregelung (F) zur Sicherstellung des gewünschten Versorgungsdrucks. Die drehzahlgeregelten Ausführungen VC und SVP verfügen über eine stufenlose Drehzahlregelung jeder Pumpe über den Frequenzumrichter im Schaltschrank (VC) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Regelung des erforderlichen Versorgungsdrucks. Automatisiert mit BoosterCommand Pro (+).

Einsatz:
Druckerhöhung in Wohngebäuden, Krankenhäusern, Bürogebäuden, Hotels, Kaufhäusern, Industrie usw.

• Betrieb Mit/Ohne Reservepumpe wählbar Bedienung/Anzeige: - Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung - Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen - Standard Bluetooth-Anschluss für App-Bedienung möglich - Anzeige von Pumpenstatus und Druck-Istwert - Betriebsstundenzähler je Pumpe - Betriebsstundenzähler für Gesamtanlage - Schaltspielzähler je Pumpe - Notbetrieb-0-Automatik pro Pumpe Kommunikation/Schnittstellen: - 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz - 2 potenzialfreie Digitalausgänge für Sammelstörmeldung urgent oder nicht urgent - Anzeige am Display: o Systemdruck o Status Trockenlaufschutz o Vordruck o Alarme und Warnungen (inkl. Historie) Bussysteme (Standard): - Modbus RTU Werkstoffe: - Pumpe: medienberührte Bauteile aus
  Edelstahl - Verrohrung: Edelstahl
• Armaturen: Messing oder Edelstahl,
  trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA). Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
  Baureihe Pumpe: Movitec
  Baugröße Pumpe: 15/02
  Leistung P2: 2.2 kW
  Einschaltart: Sanftanlauf am FU
  Nennstrom: 10.4 A
  Motordrehzahl: 1/min
  Gesamtanschl.Lstg.: 155.48 kVA
  Betriebsspannung: 3ph 400 V
  Netzfrequenz: 50 Hz
  Motorschutzart: IP55
  Effizienzklasse: IE3
  Anlagengewicht: 155,482 kg
  Maße und Anschlüsse: Saugseite: DN 65
  Druckseite: DN 65
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaPrimo VC
  Baugröße: 2-15/02
  Artikelnummer: 05168444
  EAN/GTIN: 4031932401081
  Materialpreisgruppe: LB

Standard-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe und KSB BoosterCommand Pro Steuerung, konstanter Versorgungsdruck am Verbraucher, Kompaktbauweise, anschlussfertig, Einschaltung druckabhängig, Ausschaltung bedarfsabhängig, elastische Aufstellung aller Pumpen. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• 2 vertikale Hochdruckkreiselpumpe Movitec, mit medium berührten Teilen aus Edelstahl
• KSB IE3 Motor (>= 0,75 kW)
• Pro Pumpe einen Frequenzumrichter im Schaltschrank eingebaut
• KSB BoosterCommand Pro Steuerung mit Passwortschutz gegen unbefugten Zugriff
• Je ein Rückflussverhinderer pro Pumpe zur einfacheren Wartung und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer
• Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Abschließbarer Hauptschalter am Schaltschrank
• Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten)
• Alle Komponenten auf einer Grundplatte montiert
• Pumpen schwingungsgedämpft auf Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Betriebsdaten: Förderstrom Anlage: ______________ m3/h Förderstrom Pumpe : 22.5 m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar Fördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive Bestandteile Mediumtemperatur: 60 Grad Celsius Betriebsdruck: bis 16 bar Schutzart Anlage IP55 Betriebsspannung: 3ph 400 V +N 50 Hz Antrieb: Motor: KSB-Motor Effizienzklasse: IE3
• Leistungsaufnahme je Pumpe P1: Überwachung/Steuerung/Regelung:
• Funktionsüberwachung Drucksensor
• Störungsquittierung manuell oder automatisch
• Eingebauter Motorschutz
• Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann
• Funktionslauf parametrierbar
• Grundlast/Spitzenlastbetrieb einstellbar
• Betrieb Mit/Ohne Reservepumpe wählbar

Standard-Frequenzumformer zur
stufenlosen Drehzahlregelung jeder
einzelnen Pumpe und KSB BoosterCommand
Pro Steuerung, konstanter
Versorgungsdruck am Verbraucher,
Kompaktbauweise, anschlussfertig,
Einschaltung druckabhängig, Ausschaltung
bedarfsabhängig, elastische Aufstellung
aller Pumpen. Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.

Ausstattung:
- 2 vertikale Hochdruckkreiselpumpe
Movitec, mit medium berührten Teilen aus
Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Pro Pumpe einen Frequenzumrichter im
Schaltschrank eingebaut
- KSB BoosterCommand Pro Steuerung mit
Passwortschutz gegen unbefugten Zugriff
- Je ein Rückflussverhinderer pro Pumpe
zur einfacheren Wartung und je eine
abschließbare Absperrarmatur auf der
Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : 22.5 m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz

Antrieb:
Motor: KSB-Motor
Effizienzklasse: IE3
- Leistungsaufnahme je Pumpe P1:

Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
- Grundlast/Spitzenlastbetrieb
einstellbar
- Betrieb Mit/Ohne Reservepumpe wählbar

Bedienung/Anzeige:
- Hintergrundbeleuchtetes Farbdisplay
mit sensitivem Navigationsknopf zur
Symbolanzeige
Betrieb/Störung/Fehlermeldung
- Menüführung mit Symboldarstellung,
Anzeige von Betriebsparametern bzw.
Einstellung von Sollwert und Betriebsart
der Pumpen
- Standard Bluetooth-Anschluss für
App-Bedienung möglich
- Anzeige von Pumpenstatus und
Druck-Istwert
- Betriebsstundenzähler je Pumpe
- Betriebsstundenzähler für Gesamtanlage
- Schaltspielzähler je Pumpe
- Notbetrieb-0-Automatik pro Pumpe

Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- 2 potenzialfreie Digitalausgänge für
Sammelstörmeldung urgent oder nicht
urgent
- Anzeige am Display:
o Systemdruck
o Status Trockenlaufschutz
o Vordruck
o Alarme und Warnungen (inkl. Historie)

Bussysteme (Standard):
- Modbus RTU

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die
metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 15/02
Leistung P2: 2.2 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 10.4 A
Motordrehzahl: 1/min
Gesamtanschl.Lstg.: 155.48 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 155,482 kg

Maße und Anschlüsse:
Saugseite: DN 65
Druckseite: DN 65
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaPrimo VC
Baugröße: 2-15/02
Artikelnummer: 05168444
EAN/GTIN: 4031932401081
Materialpreisgruppe: LB

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Delta Primo VC
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaPrimo, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 05168444
• AnzPp: 2
• Baugroesse: 2-15/02
• BaugroessePp: 15/02
• Baureihe: DeltaPrimo VC
• BaureihePp: Movitec
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE3
• EinschDr: 2,2
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 155,48
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: KSB-Motor
• Motordrehzahl: 2900
• NennleistungP2: 2,2
• Nennstrom: 10,4
• Nennweite: DN 65
• Nennweitess: DN 65
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 0,1
• Nennstrom: 10,4
• Baulänge: 936
• Bauhöhe: 1393
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 22,5
• Max. Förderhöhe: 30
• Flanschform: rund
• Länge: 715
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 400
• Frequenz: 50 Hz
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 2,2
• Anschlussstandard Einlassseite: EN 1092-1
• Anschlussstandard Auslassseite: EN 1092-1
• Kommunikation: vorbereitet
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 2
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 65
• Nenndurchmesser, Anschluss Auslassseite: DN 65
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 65
• Rohraußendurchmesser, Anschluss Auslassseite: 65
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP55
