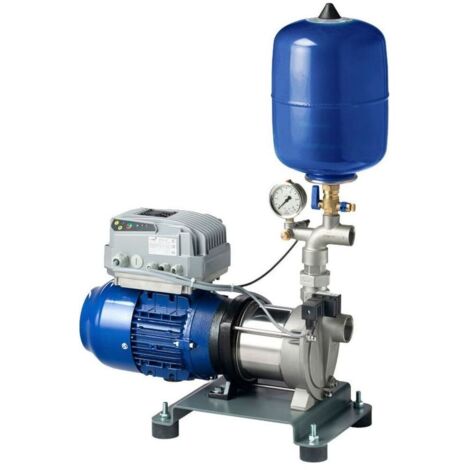

KSB Druckerhöhungsanlage DeltaSolo Compact MVP 1 C04/06 mit 1 Pumpe Comeo, 1,1kW

KSB Druckerhöhungsanlage DeltaSolo Compact MVP 1 C04/06 mit 1 Pumpe Comeo, 1,1kW

Beschreibung:
Vollautomatische, anschlussfertige Einzelpumpen-Druckerhöhungsanlage / Doppelpumpen-Druckerhöhungsanlage in Kompaktbauweise mit Drehzahlregelung

Einsatz:
Hauswasserversorgung, Wasserversorgungsanlagen, Beregnungsanlagen, Bewässerungsanlagen, Brauchwasseranlagen, Regenwassernutzung

metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA). Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Maße und Anschlüsse: Saugseite: G 1 1/4
Druckseite: G 1
Bestellinformationen: Fabrikat: KSB
Baureihe: KSB Delta Solo Compact MVP
Baugröße: 1 C04/06
Artikelnummer: 48278698
EAN/GTIN: 4031932317177
Materialpreisgruppe: FD

Vollautomatische Einpumpen-Druckerhöhungsanlage mit stufenloser Drehzahlregelung in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck mit stufenloser Drehzahlregelung zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Ausstattung:

• Horizontale Comeo Hochdruckkreiselpumpe mit medienberührten Teilen aus Edelstahl
• KSB IE3 Motor (bis 7,5 kW)
• Frequenzumrichter motormontiert
• Rückflussverhinderer im Druckstutzen der Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks
• Manometer zur Druckanzeige
• Pulverbeschichtete Grundplatte
• 1,5 m Anschlusskabel mit Schuko-Stecker für Spannungsversorgung
• Alle Komponenten auf einer Grundplatte montiert
• Fußset als Höhenausgleich für unebene Untergründe Pumpendaten:
• Fördermedium: ___________________
• Mediumtemp. max.: 40 oC
• Anschlussart: ___________________
• Anzahl Pumpen: ___________________
• Stufenzahl: ___________________
• Reservepumpe: ___________________
• Förderstrom Pumpe: ______________ m3/h
• Förderhöhe Pumpe: 52.8 m
• Vordruck min.: _________ bar
• Förderstrom Pumpe bei Q=0: ___________________
• Nenndruck der Anlage: bis PN16 Betriebsdaten Anlage:
• Gesamtförderstrom: ___________________
• Einschaltdruck: ___________________
• Enddruck/Solldruck: ___________________
• Enddruck bei Q=0: ___________________ Motor/Elektronik: Leistung P2: 1.1 kW Einschaltart: Sanftanlauf am FU Nennstrom: 7 A Motordrehzahl: 2900 1/min Gesamtanschl.Lstg.: 1.61 kVA Betriebsspannung: 1ph 230 V Netzfrequenz: 50 Hz Motorschutzart: IP54 Motor: KSB Motor Effizienzklasse: IE3 Anlagengewicht: 34,09 kg Maße und Anschlüsse: Saugseite: G 1 1/4 Druckseite: G 1 Abmessungen LxBxH: 260 x 547 x 783 mm Überwachung/Steuerung/Regelung:
• Energieeffiziente stufenlose Regelung durch Frequenzumrichter
• Integrierter elektronischer Trockenlaufschutz Kommunikation/Schnittstellen:
• Bedienfeld mit Funktionstasten
• LEDs zur Anzeige Funktion und Störung
• 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz Werkstoffe:
• Pumpengehäuse: 1.4308
• Verrohrung: Edelstahl
• Armaturen: Messing, Edelstahl oder Grauguss, trinkwassergeeignet
• Grundplatte: Stahl pulverbeschichtet Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die

Vollautomatische
Einpumpen-Druckerhöhungsanlage mit
stufenloser Drehzahlregelung in
anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.

Ausstattung:
- Horizontale Comeo
Hochdruckkreiselpumpe mit
medienberührten Teilen aus Edelstahl
- KSB IE3 Motor (bis 7,5 kW)
- Frequenzumrichter motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks
- Manometer zur Druckanzeige
- Pulverbeschichtete Grundplatte
- 1,5 m Anschlusskabel mit
Schuko-Stecker für Spannungsversorgung
- Alle Komponenten auf einer Grundplatte
montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Pumpendaten:
- Fördermedium: ___________________
- Mediumtemp. max.: 40 oC
- Anschlussart: ___________________
- Anzahl Pumpen: ___________________
- Stufenzahl: ___________________
- Reservepumpe: ___________________
- Förderstrom Pumpe: ______________ m3/h
- Förderhöhe Pumpe: 52.8 m
- Vordruck min.: _________ bar
- Förderstrom Pumpe bei Q=0:
___________________
- Nenndruck der Anlage: bis PN16

Betriebsdaten Anlage:
- Gesamtförderstrom: ___________________
- Einschaltdruck: ___________________
- Enddruck/Solldruck:
___________________
- Enddruck bei Q=0: ___________________

Motor/Elektronik:
Leistung P2: 1.1 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 7 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 1.61 kVA
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Motorschutzart: IP54
Motor: KSB Motor
Effizienzklasse: IE3
Anlagengewicht: 34,09 kg
Maße und Anschlüsse:
Saugseite: G 1 1/4
Druckseite: G 1
Abmessungen LxBxH: 260 x 547 x 783 mm

Überwachung/Steuerung/Regelung:
- Energieeffiziente stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz

Kommunikation/Schnittstellen:
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz

Werkstoffe:
- Pumpengehäuse: 1.4308
- Verrohrung: Edelstahl
- Armaturen: Messing, Edelstahl oder
Grauguss, trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen. Die

metallenen Werkstoffe entsprechen der
Positivliste der metallenen Werkstoffe
des Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Maße und Anschlüsse:
Saugseite: G 1 1/4
Druckseite: G 1

Bestellinformationen:
Fabrikat: KSB
Baureihe: KSB Delta Solo Compact MVP
Baugröße: 1 C04/06
Artikelnummer: 48278698
EAN/GTIN: 4031932317177
Materialpreisgruppe: FD

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Delta Solo Compact MVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaCompact, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 48278698
• AnzPp: 1
• Baugroesse: 1 C04/06
• BaugroessePp: C04/06
• Baureihe: KSB Delta Solo Compact MVP
• BaureihePp: Comeo
• BetrSpAnl: 1ph 230
• Effizienzklasse: IE3
• EinschDr: 3,88
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 1,61
• MaxBetrDr: 10
• MaxMedTemp: 40
• Motor: KSB Motor
• Motordrehzahl: 2880
• NennleistungP2: 1,1
• Nennstrom: 7
• Nennweite: G 1
• Nennweitess: G 1 1/4
• NetzfrequenzAnl: 50
• Schutzart: IP 55
• Wst_GLRD: Carbon-Grafit / Al-Oxid
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 4,5
• Nennstrom: 7
• Baulänge: 547
• Bauhöhe: 783
• Anzahl der Phasen: 1
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 6,5
• Max. Förderhöhe: 52,8
• Flanschform: oval
• Länge: 260
• Drehzahl: 2900
• Umgebungstemperatur: 4 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 1,1
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 1
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 40
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/4 Zoll (32)
• Nenndurchmesser, Anschluss Auslassseite: 1 Zoll (25)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 32
• Rohraußendurchmesser, Anschluss Auslassseite: 25
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP54
• Nennstrom: 7
• Baulänge: 547
• Bauhöhe: 783
• Anzahl der Phasen: 1
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 6,5
• Max. Förderhöhe: 52,8
• Flanschform: oval
• Länge: 260
• Drehzahl: 2900
• Umgebungstemperatur: 4 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 1,1
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 1
• Saugbetrieb: nein
• Mit Bypassleitung: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 40
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/4 Zoll (32)
• Nenndurchmesser, Anschluss Auslassseite: 1 Zoll (25)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 32
• Rohraußendurchmesser, Anschluss Auslassseite: 25
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Schutzart (IP) Schrank: IP55
• Schutzart (IP) Pumpe: IP54
