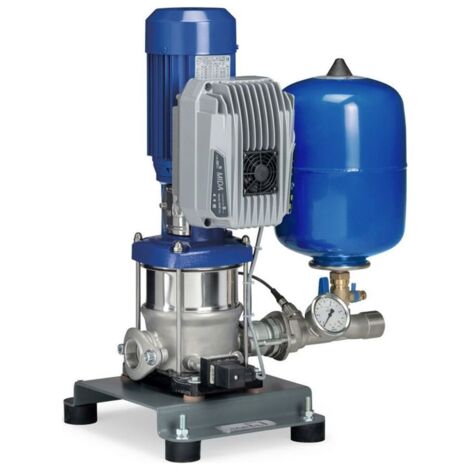

KSB Druckerhöhungsanlage DeltaSolo MVP 1-02/05 mit 1 Movitec, 0,37kW, Zulauf M

KSB Druckerhöhungsanlage DeltaSolo MVP 1-02/05 mit 1 Movitec, 0,37kW, Zulauf M

Beschreibung:
Vollautomatische Einzelpumpenanlage in zwei drehzahlgeregelten Ausführungen. Die drehzahlgeregelten Ausführungen MVP und SVP verfügen über eine stufenlose Drehzahlregelung der Pumpe per Frequenzumrichter an der Pumpe für Asynchronmotoren (MVP) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Regelung des erforderlichen Versorgungsdrucks.

Einsatz:
Wasserversorgungssysteme für Wohngebäude und Bürogebäude, Bewässerungssysteme und Regenwassersammelsysteme, Brauchwasserversorgungssysteme in Handel und Industrie

Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 02/05
Leistung P2: 0.37 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 4.5 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 1.04 kVA
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE-
Anlagengewicht: 28,41 kg
Maße und Anschlüsse: Saugseite: G 1 1/4
Druckseite: G 1 1/4
Bestellinformationen: Fabrikat: KSB
Baureihe: DeltaSolo MVP
Baugröße: 1-02/05
Artikelnummer: 48278796
EAN/GTIN: 4031932316200
Materialpreisgruppe: LA

Vollautomatische
Einpumpen-Druckerhöhungsanlage mit
stufenloser Drehzahlregelung in
anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.

Ausstattung:
- 1 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Frequenzumrichter motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe, pro Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Drucksammler anschließbar über Gewinde
- Pulverbeschichtete Grundplatte
- 1,5 m Anschlusskabel mit
Schuko-Stecker für Spannungsversorgung
- Alle Komponenten auf einer Grundplatte
montiert
- Fußset als Höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 1ph 230 V 50 Hz

Antrieb:
- Motor: KSB-Motor
- Effizienzklasse: IE-
- Schutzart Anlage: IP55
- Leistungsaufnahme je Pumpe P1:
- Nenndrehzahl:2900 1/min
- Stromaufnahme max.:

Überwachung/Steuerung/Regelung:
- Energieeffiziente stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz

Kommunikation/Schnittstellen:
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis

auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 02/05
Leistung P2: 0.37 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 4.5 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 1.04 kVA
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE-
Anlagengewicht: 28,41 kg

Maße und Anschlüsse:
Saugseite: G 1 1/4
Druckseite: G 1 1/4

Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaSolo MVP
Baugröße: 1-02/05
Artikelnummer: 48278796
EAN/GTIN: 4031932316200
Materialpreisgruppe: LA

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Delta Solo MVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaSolo, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 48278796
• AnzPp: 1
• Baugroesse: 1-02/05
• BaugroessePp: 02/05
• Baureihe: DeltaSolo MVP
• BaureihePp: Movitec
• BetrSpAnl: 1ph 230
• Effizienzklasse: IE-
• EinschDr: 5,28
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 1,04
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: KSB-Motor
• Motordrehzahl: 2900
• NennleistungP2: 0,37
• Nennstrom: 4,5
• Nennweite: G 1 1/4
• Nennweitess: G 1 1/4
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 9
• Nennstrom: 4,5
• Baulänge: 363
• Bauhöhe: 587
• Anzahl der Phasen: 1
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 3,3
• Max. Förderhöhe: 37,4
• Flanschform: oval
• Länge: 499
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 230
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 0,37
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: vorbereitet
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 1
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/4 Zoll (32)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 32
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Pumpe: IP55
