Allgemeine Beschreibung

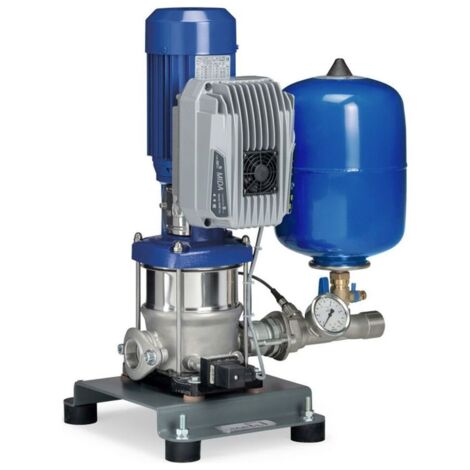

Die KSB Druckerhöhungsanlage DeltaSolo MVP 1-04/08 ist eine vollautomatische Einzelpumpenanlage, die in zwei drehzahlgeregelten Ausführungen erhältlich ist. Diese Anlage eignet sich ideal für Wasserversorgungssysteme in Wohn- und Bürogebäuden, Bewässerungssysteme sowie Regenwassersammelsysteme. Sie bietet eine stufenlose Drehzahlregelung der Pumpe, die entweder über einen Frequenzumrichter für Asynchronmotoren (MVP) oder über das PumpDrive-System mit KSB SuPremE-Motor (SVP) erfolgt.Technische daten
- Leistung: 1,5 kW
- Einschaltart: Sanftanlauf am FU
- Nennstrom: 11 A
- Motordrehzahl: 2900 1/min
- Gesamtanschlussleistung: 2,53 kVA
- Betriebsspannung: 1ph 230 V
- Netzfrequenz: 50 Hz
- Motorschutzart: IP55
- Effizienzklasse: IE3
- Anlagengewicht: 40,36 kg
- Maße: Baulänge: 392 mm, Bauhöhe: 734 mm, Länge: 499 mm
- Druckstufe Flanschanschluss: PN 16
- Max. Betriebsdruck: 16 bar
- Max. Mediumtemperatur: 60 °C
Kompatibilität und Zubehör
- 1 vertikale Hochdruckkreiselpumpe Movitec
- KSB IE3 Motor (>= 0,75 kW)
- Frequenzumrichter motormontiert
- Rückflussverhinderer im Druckstutzen der Pumpe
- 8-l-Membrandruckbehälter auf der Druckseite
- Drucksensor zur Steuerung des Versorgungsdrucks
- 1,5 m Anschlusskabel mit Schuko-Stecker
Installation
Die Druckerhöhungsanlage ist anschlussfertig in einer Kompaktbauweise montiert und kann einfach installiert werden. Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für den Trockenlaufschutz enthalten. Bei mittelbarem Anschluss muss der Trockenlaufschutz separat angefragt werden.Anwendung
Die KSB Druckerhöhungsanlage ist für die folgenden Anwendungen geeignet:- Trinkwasserversorgung
- Brauchwasserversorgung
- Bewässerungssysteme
- Regenwassernutzung
Weitere Informationen
- Die Anlage entspricht der DIN 1988-500.
- Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen.
- Die Anlage ist für Trinkwasser geeignet und verfügt über Zertifizierungen nach ACS (Frankreich) und WRAS (England).
- Die Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen.
