Beschreibung:
Vollautomatische Einzelpumpenanlage in zwei drehzahlgeregelten Ausführungen. Die drehzahlgeregelten Ausführungen MVP und SVP verfügen über eine stufenlose Drehzahlregelung der Pumpe per Frequenzumrichter an der Pumpe für Asynchronmotoren (MVP) oder über das Drehzahlregelsystem PumpDrive und KSB SuPremE-Motor (SVP) zur vollelektronischen Regelung des erforderlichen Versorgungsdrucks.

Einsatz:
Wasserversorgungssysteme für Wohngebäude und Bürogebäude, Bewässerungssysteme und Regenwassersammelsysteme, Brauchwasserversorgungssysteme in Handel und Industrie

störungsfreien Betrieb (grün), Warnungen (gelb) und Alarme (rot) Werkstoffe: - Pumpe: medienberührte Bauteile aus
Edelstahl - Verrohrung: Edelstahl

• Armaturen: Messing und Edelstahl,
  trinkwassergeeignet - Grundplatte: Stahl pulverbeschichtet
  Zertifizierung: Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich. Technik: zul.Anlagenenddruck: 16 bar
  Baureihe Pumpe: Movitec
  Baugröße Pumpe: 06/14
  Leistung P2: 3 kW
  Einschaltart: Sanftanlauf am FU
  Nennstrom: 8 A
  Motordrehzahl: 2900 1/min
  Gesamtanschl.Lstg.: 56.24 kVA
  Betriebsspannung: 3ph 400 V
  Netzfrequenz: 50 Hz
  Motorschutzart: IP55
  Effizienzklasse: IE5
  Anlagengewicht: 56,244 kg
  Maße und Anschlüsse: Saugseite: G 1 1/4
  Druckseite: G 1 1/4
  Bestellinformationen: Fabrikat: KSB
  Baureihe: DeltaSolo SVP
  Baugröße: 1-06/14
  Artikelnummer: 05166882
  EAN/GTIN: 4031932399180
  Materialpreisgruppe: LA

Druckerhöhungsanlage mit magnetfreiem KSB SuPremE Reluktanzmotor nach IE5 (gem. IEC/TS 60034-30-2 (2016)), KSB-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500. Funktion: Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck mit stufenloser Drehzahlregelung zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung. Ausstattung:

• 1 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl
• KSB SuPremE IE5 Motor auf jeder Pumpe (gem. IEC/TS 60034-30-2 (2016))
• KSB Frequenzumrichter PumpDrive Eco motormontiert
• Rückflussverhinderer im Druckstutzen der Pumpe
• Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil
• Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer
• Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.
• Drucksammler anschließbar über Gewinde
• Pulverbeschichtete Grundplatte
• Abschließbarer Hauptschalter in einem mitgelieferten Gehäuse mit 1,5 m Kabel
• Alle Komponenten auf einer Grundplatte montiert
• Fußset als höhenausgleich für unebene Untergründe Betriebsdaten: Förderstrom Anlage: ______________ m3/h Förderstrom Pumpe : 9 m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar Fördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive Bestandteile Mediumtemperatur: 60 Grad Celsius Betriebsdruck: bis 16 bar Schutzart Anlage IP55 Betriebsspannung: 3ph 400 V 50 Hz Antrieb:
• Motor: SupremE
• Effizienzklasse: IE5
• Schutzart Anlage: IP55
• Leistungsaufnahme je Pumpe P1:
• Nenndrehzahl:2900 1/min
• Stromaufnahme max.: Überwachung/Steuerung/Regelung:
• Funktionsüberwachung Drucksensor
• Störungsquittierung manuell oder automatisch
• Eingebauter Motorschutz
• Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann
• Funktionslauf parametrierbar Kommunikation/Schnittstellen:
• 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz
• Potenzialfreie Einzelmeldungen für Betriebs- und Störmeldungen am KSB-Frequenzumformer abgreifbar
• Fernwartung mit KSB Servicetool
• Anzeige am Display: Anzeige der Betriebsstunden pro Pumpe, Systemdruck, Status Trockenlaufschutz, Vordruck, Alarme und Warnungen (inkl. Historie), 3 farbige LEDs an Steuerung für störungsfreien Betrieb (grün), Warnungen (gelb) und Alarme (rot)

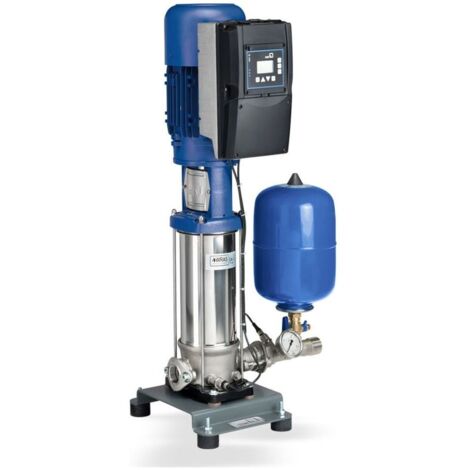

Druckerhöhungsanlage mit magnetfreiem
KSB SuPremE Reluktanzmotor nach IE5
(gem. IEC/TS 60034-30-2 (2016)),
KSB-Frequenzumformer zur stufenlosen
Drehzahlregelung jeder einzelnen Pumpe
in anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.

Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.
Die Steuerung ist kundenspezifisch
vorparametriert bei Auslieferung.

Ausstattung:
- 1 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB SuPremE IE5 Motor auf jeder Pumpe
(gem. IEC/TS 60034-30-2 (2016))
- KSB Frequenzumrichter PumpDrive Eco
motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Drucksammler anschließbar über Gewinde
- Pulverbeschichtete Grundplatte
- Abschließbarer Hauptschalter in einem
mitgelieferten Gehäuse mit 1,5 m Kabel
- Alle Komponenten auf einer Grundplatte
montiert
- Fußset als höhenausgleich für unebene
Untergründe

Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : 9 m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V 50 Hz

Antrieb:
- Motor: SupremE
- Effizienzklasse: IE5
- Schutzart Anlage: IP55
- Leistungsaufnahme je Pumpe P1:
- Nenndrehzahl:2900 1/min
- Stromaufnahme max.:

Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar

Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- Potenzialfreie Einzelmeldungen für
Betriebs- und Störmeldungen am
KSB-Frequenzumformer abgreifbar
- Fernwartung mit KSB Servicetool
- Anzeige am Display: Anzeige der
Betriebsstunden pro Pumpe, Systemdruck,
Status Trockenlaufschutz, Vordruck,
Alarme und Warnungen (inkl. Historie), 3
farbige LEDs an Steuerung für
störungsfreien Betrieb (grün), Warnungen
(gelb) und Alarme (rot)

Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet

Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.

Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 06/14
Leistung P2: 3 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 8 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 56.24 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE5
Anlagengewicht: 56,244 kg

Maße und Anschlüsse:
Saugseite: G 1 1/4
Druckseite: G 1 1/4

Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaSolo SVP
Baugröße: 1-06/14
Artikelnummer: 05166882
EAN/GTIN: 4031932399180
Materialpreisgruppe: LA

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Delta Solo SVP
• Hersteller-Warengruppe: 07_Druckerhöhungs-/Feuerlöschanlagen
• Hersteller-Produktgruppe: DeltaSolo, Druckerhöhungsanlage
• Hersteller-Artikelnummer: 05166882
• AnzPp: 1
• Baugroesse: 1-06/14
• BaugroessePp: 06/14
• Baureihe: DeltaSolo SVP
• BaureihePp: Movitec
• BetrSpAnl: 3ph 400
• Effizienzklasse: IE5
• EinschDr: 10
• Einschaltart: Sanftanlauf am FU
• GesAnschlLstg: 56,24
• MaxBetrDr: 16
• MaxMedTemp: 60
• Motor: SupremE
• Motordrehzahl: 2900
• NennleistungP2: 3
• Nennstrom: 8
• Nennweite: G 1 1/4
• Nennweitess: G 1 1/4
• NetzfrequenzAnl: 50
• Schutzart: IP55
• Wst_GLRD: SiC / Hartkohle
• Wst_PpGeh: 1,4308
• Wst_Rohrleitung: Edelstahl
• ZulVordr: 0,1
• Nennstrom: 8
• Baulänge: 410
• Bauhöhe: 982
• Anzahl der Phasen: 3
• Werkstoff des Behälters: rostfreier Stahl
• Max. Volumenstrom: 9
• Max. Förderhöhe: 134
• Flanschform: oval
• Länge: 499
• Drehzahl: 2900
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 400
• Frequenz: 50 Hz
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 3
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: vorbereitet
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Geeignet für Leitungswasser: ja
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: F
• Werkstoff Armaturen: rostfreier Stahl
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Werkstoffgüte Armaturen: Edelstahl 304 (1.4301)
• Anzahl der Pumpen: 1
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Verrohrung: Edelstahl 304 (1.4301)
• Werkstoff Verrohrung: rostfreier Stahl
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Geeignet für Regenwasser: ja
• Anschluss Einlassseite: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/4 Zoll (32)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Geeignet für die Beregnung/Bewässerung: ja
• Rohraußendurchmesser, Anschluss Einlassseite: 32
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
• Schutzart (IP) Pumpe: IP55
