Allgemeine Beschreibung

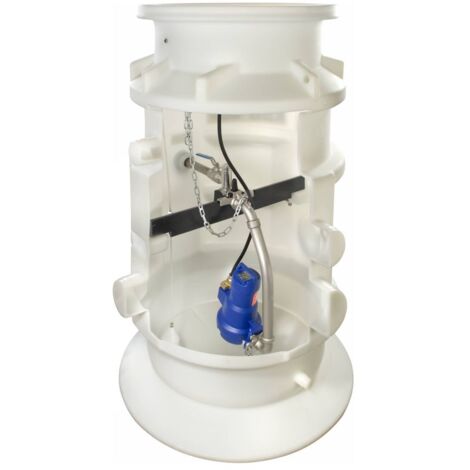

Die KSB Fertigpumpstation CK800 E NS 50-3 ex ist eine anschlussfertige Einzel- oder Doppelpumpstation in kompakter Bauweise. Sie besteht aus einem Pumpenschacht für den Erdeinbau aus PE-LLD (Polyäthylen) und ist mit einer oder zwei Abwasser-Tauchmotorpumpen Amarex N S (mit oder ohne Ex-Schutz) ausgestattet. Die Schachtausführung entspricht den Normen DIN 1986-100 und EN 752/EN 476. Diese Pumpstation eignet sich ideal für die Gebäude- und Grundstücksentwässerung sowie die Abwasserentsorgung.Technische daten
- Schachtdurchmesser: 800 mm
- Schachttiefe: 1820 mm (mit Abdeckung)
- Schachtabdeckung: 600 mm (entsprechend DIN 1229/EN 124, Klasse A15)
- Förderhöhe: 32,8 m
- Max. Volumenstrom: 21,3 m³/h
- Betriebsspannung: 400 V
- Netzfrequenz: 50 / 60 Hz
- Motorleistung P1: 2,6 kW
- Nennleistung P2: 1,9 kW
- Nennstrom: 4,5 A
- Drehzahl: 2900 1/min
- Gesamtgewicht: 206 kg
- Behältervolumen: 935 l
- Max. Betriebstemperatur: 40 °C
- Schutzart: IP 68
- Explosionsschutz: Ex d IIB T4 Gb
Kompatibilität und Zubehör
- 1 KSB Tauchmotorpumpe Amarex N S 50-172/012 YLG-160
- Schaltgerät: LevelControl BC1 400 DPEO 063
- 10 m PVC-Luftschlauch
- Rohre und Armaturen für die Installation
Installation
- Die Pumpe kann mittels Kette problemlos von oben eingebracht oder herausgezogen werden.
- Die Installation erfolgt im Erdreich, wobei der Pumpenschacht entsprechend den Normen zu montieren ist.
Anwendung
- Gebäudeentwässerung
- Grundstücksentwässerung
- Abwasserentsorgung
- Grundstückssanierung
- Gemeinschaftsentsorgung von mehreren Wohneinheiten
- Druckentwässerung
Weitere Informationen
- Schutzart des Schaltgeräts: IP 54
- Hochwasseralarm mit integriertem Alarmsummer (85 dB(A))
- Wasserstandsabhängige Niveausteuerung (pneumatisch)
- Material des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
- Geeignet für Fäkalien
- Mit Rückschlagklappe
