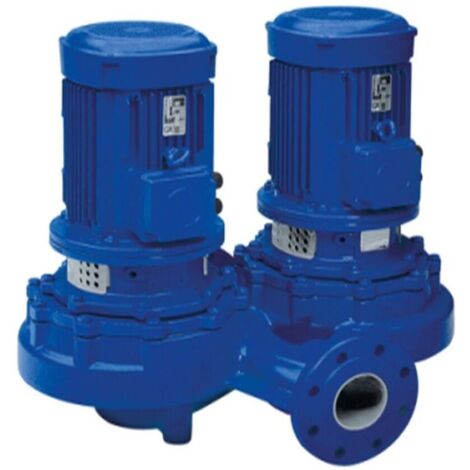

KSB Inlinepumpe Etaline Z 100-100-250 GG11 4kW, 4-polig, IE3

KSB Inlinepumpe Etaline Z 100-100-250 GG11 4kW, 4-polig, IE3

Beschreibung:
Einstufige Spiralgehäusepumpe in Inline-Ausführung als Zwillingspumpe mit magnetfreiem KSB SuPremE-Motor der Effizienzklasse IE4/IE5 und Drehzahlregelsystem PumpDrive, Pumpen- und Motorwelle sind starr verbunden. Mittels M12 Modul (Zubehör) ist der redundante Betrieb der Etaline Z ohne übergeordneten Regler möglich. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2: 2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

Einsatz:
Warmwasserheizungen, Kühlkreisläufe, Klimaanlagen, Wasserversorgungsanlagen, Brauchwasseranlagen, industrielle Umwälzsysteme

Inline-Zwillingspumpe in Blockbauweise.
Zwei voneinander getrennte Kreiselpumpen
in einem Pumpengehäuse, mit einer im
Druckstutzen untergebrachten feder-
belasteten Umschaltklappe.
Betriebsart: Einzelpumpenbetrieb oder
Parallel- /Spitzenlastbetrieb
Wellendichtung durch ungekühlte Gleit-
ringdichtung.
Antrieb durch oberflächengekühlten
Drehstrom-Kurzschlussläufer-Normmotor,
IP 55, Isolationsklasse F, Energieeffi-
zienzklasse IE3.
Werkstoffausführung: GG11
Spiralgehäuse: EN-GJL-250
Laufrad: EN-GJL-250
Spaltringe: EN-GJL-250
Welle: Vergütungsst. C45+N
Wellenhülse: CrNiMo-Stahl
Gleitringdichtung: BQ1EGG
Fördermedium: ___________________
zul. Förder-
flüssigkeitstemp.: -30 bis 140 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
zul. Pumpenenddruck: 16 bar
Anschluss Saugseite: DN100
Anschluss Druckseite: DN100
Nenndruck: PN 16
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Nennleistung P2: 4.00 kW
Max. Nennstrom: 8.32 A
Drehzahl: 1450 1/min
Gewicht: 260,900 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etaline Z
Baugröße: 100-100-250 GG11
Artikelnummer: 48229018
EAN/GTIN: 4031932259293
Materialpreisgruppe: 57

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Etaline Z
• Hersteller-Warengruppe: 09_Heizungs- und Industriepumpen
• Hersteller-Produktgruppe: Etaline Z, Inline-Zwillingspumpe
• Hersteller-Artikelnummer: 48229018
• Baugroesse: 100-100-250 GG11
• Baureihe: Etaline Z
• Effizienzklasse: IE3
• Materialausführung: GG11
• MaxBetrDr: 16
• MaxMedTemp: 140
• MinMedTemp: -30
• Motordrehzahl: 1450
• Nenndruck: PN 16
• NennleistungP2: 4,00
• Nennspannung: 3ph 400
• Nennstrom: 8,32
• Nennweite: DN100
• Nennweitess: DN100
• Netzfrequenz: 50
• Schutzart: IP 55
• Wst_GLRD: BQ1EGG
• Wst_Lfrd: EN-GJL-250
• Wst_PumpenGeh: EN-GJL-250
• Wst_Spaltring: EN-GJL-250
• Wst_Welle: Vergütungsst. C45+N
• Wst_WellenHuelse: CrNiMo-Stahl
• Nennstrom: 8,32
• Einbaulänge: 550
• Frequenz: 50 Hz
• Schutzart (IP): IP55
• Motorausgangsleistung (P2): 4
• Selbstansaugend: nein
• Drehzahlregelung Motor: ohne
• Doppelpumpe: ja
• Isolationsklasse nach IEC: F
• Motor mit verlängerter Achse: nein
