Allgemeine Beschreibung

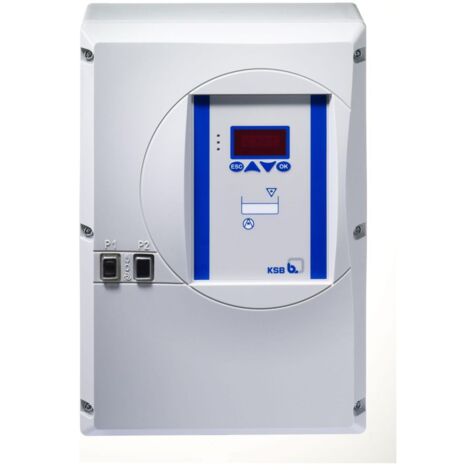

Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Es ermöglicht die direkteinschaltung bis 4 kW und Stern-Dreieck-Einschaltung bis 22 kW. Das Gerät kann für größere Leistungen auf Anfrage angepasst werden. Es wird eingesetzt zur Behälterentleerung und -befüllung über Schwimmschalter, digitale Schalter oder 4...20 mA im Bereich Gebäudetechnik und Abwasser.Technische daten
- Nennstrom Motor: bis 4 A
- Nennbetriebsspannung: 3ph 400 V
- Netzfrequenz: 50 Hz
- Wassersäule: bis 3,5 m
- Gewicht: 4,5 kg
- Schutzart (IP): IP54
- Gesamthöhe: 400 mm
- Gesamtbreite: 281 mm
- Gesamttiefe: 135 mm
- Umgebungstemperatur: -10 °C
- Material des Gehäuses: Polycarbonat
- Farbe: RAL 7035
Kompatibilität und Zubehör
- Optional: Akku-Nachrüstsatz für netzunabhängigen Alarm
- Digitale Eingänge: max. 4 Schwimmer-/Niveauschalter
- 1 ext. Alarmeingang
- 1 Fernquittierung
Installation
- Geeignet für Wandmontage
- Elektrischer Anschluss über Anschlussklemmen
Anwendung
- Behälterentleerung über Schwimmschalter
- Behälterbefüllung über digitale Schalter oder 4...20 mA
- Überwachung von Pumpen mit integrierter Alarmsummer (85 dB(A))
Weitere Informationen
- Funkstandard: kein Bluetooth, WLAN, 2G, 3G, 4G, 5G
- Unterstützt keine Protokolle für PROFIBUS, KNX, EtherNet/IP, PROFINET IO, Modbus TCP, Modbus RTU, BACnet MS/TP, BACnet IP, LON/LONWorks, LIN Bus
