Allgemeine Beschreibung

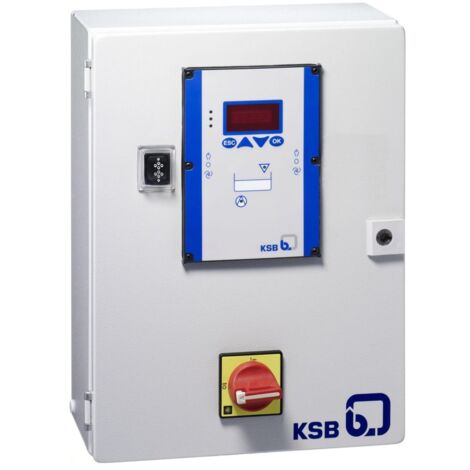

Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Es ermöglicht die direkte Einschaltung bis 4 kW und Stern-Dreieck-Einschaltung bis 22 kW. Das Gerät kann auch für größere Leistungen auf Anfrage eingesetzt werden. Es wird verwendet für die Behälterentleerung und -befüllung über Schwimmschalter, digitale Schalter oder 4...20 mA im Bereich Gebäudetechnik und Wasserversorgung.Technische daten
- Nennstrom: 10 A
- Nennbetriebsspannung: 3ph 400 V
- Netzfrequenz: 50/60 Hz
- Schutzart (IP): IP54
- Gewicht: 12 kg
- Gesamthöhe: 600 mm
- Gesamtbreite: 400 mm
- Gesamttiefe: 200 mm
- Umgebungstemperatur: -10 °C
Kompatibilität und Zubehör
- Optional: Akku-Nachrüstsatz für netzunabhängigen Alarm
- Schwimmerschalter mit Ex-Barrieren (ATEX Ausführung)
Installation
- Geeignet für Wandmontage
- Schaltgerät außerhalb des Ex-Bereichs aufstellen
Anwendung
- Behälterentleerung über Schwimmschalter
- Behälterbefüllung über digitale Schalter oder 4...20 mA
- Überwachung und Steuerung von Pumpen
Weitere Informationen
- Integrierter Alarmsummer: 85 dB(A)
- Funktionen: Hochwasseralarm, Motorschutzschalter, Phasenüberwachung, Spannungsüberwachung
- Bedienelemente: H-0-A Schalter, Bedientasten
- Digitale Eingänge: max. 4 Schwimmer-/Niveauschalter
- Digitale Ausgänge: 1 potenzialfreier Meldeausgang, 1 Meldeausgang (24 V DC)
