Allgemeine Beschreibung

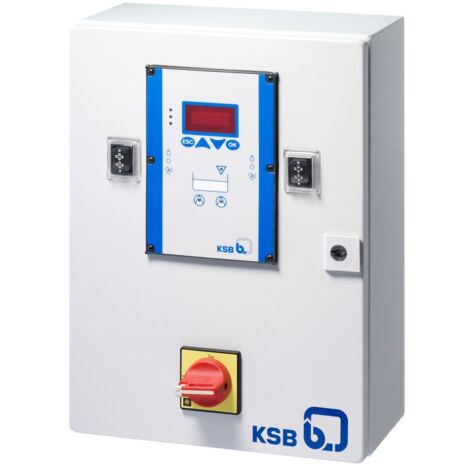

Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Es ermöglicht die direkte Einschaltung bis 4 kW und Stern-Dreieck-Einschaltung bis 22 kW. Das Gerät ist für die Behälterentleerung und -befüllung über verschiedene Schaltertypen geeignet und findet Anwendung in der Gebäudetechnik und Abwasserwirtschaft.Technische daten
- Nennbetriebsspannung: 3ph 400 V
- Nennstrom Motor: bis 4 A
- Netzfrequenz: 50 Hz
- Gewicht: 13 kg
- Schutzart (IP): IP54
- Gesamthöhe: 400 mm
- Gesamtbreite: 300 mm
- Gesamttiefe: 155 mm
- Umgebungstemperatur: -10 °C
- Sensorik: Lufteinperlung bis 2 m Wassersäule
Kompatibilität und Zubehör
- Optional: Akku-Nachrüstsatz für netzunabhängigen Alarm
- Bedieneinheit für 2 Pumpen
- Mini-USB Serviceschnittstelle (RS232)
Installation
- Geeignet für Wandmontage
- Schrankausführung: Rittal, Stahlblech
Anwendung
- Behälterentleerung über Schwimmschalter, digitale Schalter oder 4...20 mA
- Behälterbefüllung über Schwimmschalter, digitale Schalter oder 4...20 mA
- Überwachung und Steuerung von Pumpen
Weitere Informationen
- Integrierter Alarmsummer: 85 dB(A)
- Funktionen: Hochwasseralarm, Motorschutzschalter, Phasenüberwachung, Spannungsüberwachung
- Anzeige des Wasserstands mit LED-Ampel
