Allgemeine Beschreibung

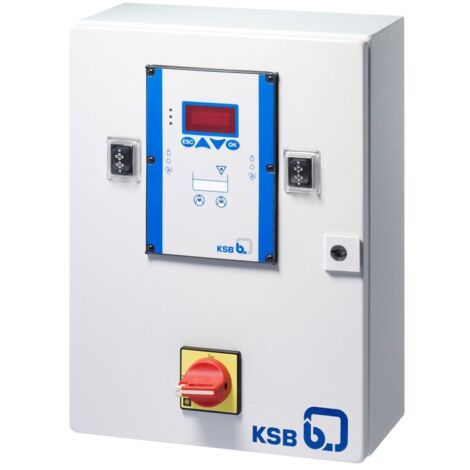

Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Es ermöglicht die direkte Einschaltung bis 4 kW und Stern-Dreieck-Einschaltung bis 22 kW. Größere Leistungen sind auf Anfrage erhältlich. Das Gerät wird zur Behälterentleerung und -befüllung über Schwimmschalter, digitale Schalter oder 4...20 mA in der Gebäudetechnik und Wasserversorgung eingesetzt.Technische daten
- Nennstrom: 25 A
- Nennbetriebsspannung: 3ph 400 V
- Netzfrequenz: 50/60 Hz
- Gewicht: 30 kg
- Gesamthöhe: 800 mm
- Gesamtbreite: 600 mm
- Gesamttiefe: 200 mm
- Schutzart (IP): IP54
- Umgebungstemperatur: -10 °C
- Material des Gehäuses: Stahl (RAL 7035)
Kompatibilität und Zubehör
- Optional: Akku-Nachrüstsatz für netzunabhängigen Alarm
- Schwimmerschalter mit Ex-Barrieren (ATEX Ausführung)
Installation
- Geeignet für Wandmontage
- Schaltgerät außerhalb des Ex-Bereichs aufstellen
Anwendung
- Behälterentleerung über Schwimmschalter
- Behälterbefüllung über digitale Schalter oder 4...20 mA
- Überwachung und Steuerung von zwei Pumpen
Weitere Informationen
- Integrierter Alarmsummer: 85 dB(A)
- Funktionen: Hochwasseralarm, Motorschutzschalter, Phasenüberwachung, Spannungsüberwachung
- Bedienelemente: H-0-A Schalter, Bedientasten
- Digitale Eingänge: max. 4 Schwimmer-/Niveauschalter
- Digitale Ausgänge: 1 potenzialfreier Meldeausgang, 1 Meldeausgang (24 V DC)
