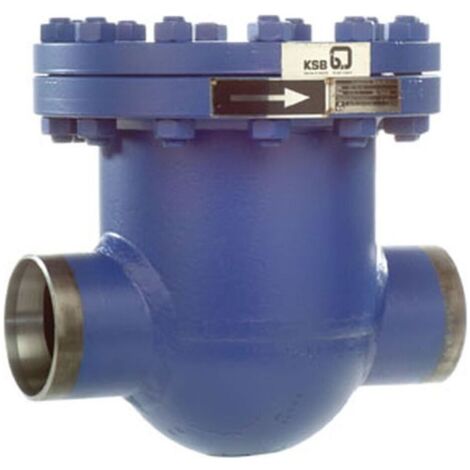

KSB Rückschlagklappe mit Schweißenden STAAL 40 AKKS PN 16, DN 100, inklusive Zeugnis 3.1

KSB Rückschlagklappe mit Schweißenden STAAL 40 AKKS PN 16, DN 100, inklusive Zeugnis 3.1

Beschreibung:
Rückschlagklappe nach DIN/EN mit Flanschen (AKK) oder Schweißenden (AKKS), mit Deckelflansch, innenliegender Welle, geschweißtem Gehäuse, Dichtflächen aus verschleißfestem und korrosionsbeständigem 17 %-Chromstahl.

Einsatz:
Chemische Industrie, Verfahrenstechnik, Kesselspeisung, Kesselumwälzung, Kühlkreisläufe, Zuckerindustrie, Bergbau, Petrochemische Industrie, Konventionelle Kraftwerke, Schiffstechnik, Wärmerückgewinnungsanlagen

Metallisch dichtende Rückschlagklappe,
mit Deckelflansch und innenliegender
Welle, Durchgangsform,
Welle aus 13% Cr-Stahl, Deckeldichtung
aus Grafit,
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie.
Einsetzbar gemäß ATEX 2014/34/EU in
explosionsgefährdeten Bereichen der
Gruppe II, Kategorie 2 (Zonen 1 und 21)
und Kategorie 3 (Zone 2 und 22).
Gehäuse: P 235 GH (1.0345)
Temperaturbereich: -10 bis 450 oC
Nenndruck: PN 16
Nennweite: DN 100
Einbaulänge: EN 12982/64 mm
Gewicht: 49 kg
Fabrikat: KSB
Baureihe: STAAL 40
Typ: AKKS
Artikelnummer: 48020165
EAN/GTIN: 4031932545303
Materialpreisgruppe: AN

Mit Materialzeugnis 3.1 und
Bauprüfzeugnis per E-Mail
Prüfungen und Abnahmen erfolgen nach den
Vorgaben des AD2000 Regelwerkes.

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: STAAL 40 AKKS
• Hersteller-Warengruppe: 27_Rückschlagklappen
• Hersteller-Produktgruppe: STAAL 40 AKK_AKKS
• Hersteller-Artikelnummer: 48020165
• BaulaengeArm: EN 12982/64
• Baureihe: STAAL 40
• Hersteller: KSB
• MaxMedTemp: 450
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite: DN 100
• Typ: AKKS
• Wst_ArmGeh: P 235 GH (1.0345)
• Ausführung: gerade
• Bauhöhe: 375
• Oberflächenschutz: lackiert
• Werkstoff des Gehäuses: Stahl
• Öffnungsdruck Ventilkegel: 1
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 114,3
• Ventilform: Klappe
• Mit Schließfeder: nein
• Winkel der Rückschlagklappe: 90
• Geeignet für Heizungswasser: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Kvs-Wert: 346
• Anschlüsse: Schweißende
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 100
• Mit Gegengewicht: nein
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
• SVGW-zertifiziert: nein
