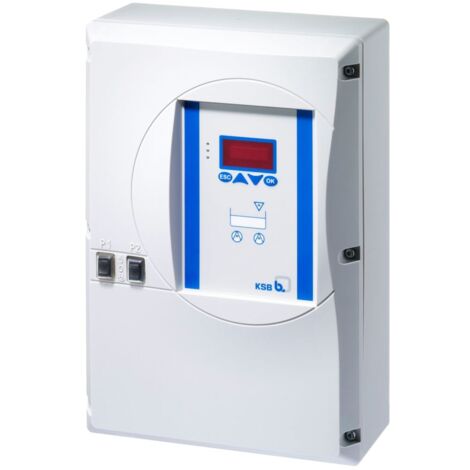

KSB LevelControl BC2 230 DFNO 100 230V, 10.0 A, DOL, Schwimmer, ohne Ex.

KSB LevelControl BC2 230 DFNO 100 230V, 10.0 A, DOL, Schwimmer, ohne Ex.

Beschreibung:
Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Direkteinschaltung bis 4 kW, Stern-Dreieck-Einschaltung bis 22 kW. Größere Leistungen auf Anfrage.

Einsatz:
Behälterentleerung über Schwimmschalter, digitale Schalter, 4...20 mA, pneumatisch (Staudruck), Lufteinperlung im Bereich Gebäudetechnik und Abwasser. Behälter befüllen über Schwimmschalter, digitale Schalter oder 4...20 mA im Bereich Gebäudetechnik und Wasserversorgung.

Pumpensteuer- und Überwachungsgerät mit
Bedieneinheit für 2 Pumpe(n). Die
Niveauerfassung erfolgt entweder über
Schwimmerschalter, analogem Sensor oder
int. pneumatischen Drucksensor
(Staudruck). Bei Störung aktiviert sich,
ein integrierter Alarmsummer 85 dB(A).
Optional: Akku-Nachrüstsatz für den
netzunabhängigen Alarm zur Versorgung
der Elektronik, der Sensorik, des
Alarmsummers und einer externen
Meldeeinrichtung wie Hupe.
Funktionen:
- Behälter entleeren
- Spitzenlastschaltung
- Reservepumpe: 1 Pumpe redundant-
Funktionslauf nach Stillstandszeit
- Laufzeitbegrenzung
- Aus über Nachlaufzeit
- Aus über Niveau
- Funktionslauf
- Fernquittierung
Überwachen:
- Optional: netzunabhängiger Akku mit
Ladeschaltung zur Versorgung der
Elektronik und der Signalisierung
(Summer / Horn)
- Hochwasseralarm
- Überstromschutz durch Bimetall im
Motor
- Kurzschlussschutz je Pumpe durch
Sicherung
- Potenzialfreier Wechsler für
Sammelstörmeldung
- Phasenüberwachung
- Spannungsüberwachung
- Sensorfehler/Live Zero
- Externer Alarmeingang
- Überwachung des Serviceintervalls
Anzeigen:
- Anzeige des Wasserstands
- LED-Ampel: Betriebsbereitschaft
(grün), Warnung (gelb), Alarm (rot)
- Prozessbild mit LEDs für Hochwasser,
Betrieb/Störung je Pumpe
- Betriebsstundenanzeige je Pumpe
- Anzeige der Netzspannung
- Drehfeldrichtungserkennung der
Netzversorgung
- Pumpenstarts je Pumpe- LED
Bedienen:
- H-0-A Schalter
- Bedientasten
- Typ BS: mit Hauptschalter
- Typ BC: Hauptschalter optional
Anschlüsse:
- Netzanschluss
- Pumpenmotor
- Mini-USB Serviceschnittstelle (RS232)
- Anschluss Akku-Nachrüstsatz
Digitale Eingänge: (24 V DC):
- max. 4 Schwimmer-/Niveauschalter
- max. 2 Eingänge Bimetall
- 1 ext. Alarmeingang
- 1 Fernquittierung
Digitale Ausgänge:
- 1 potenzialfreier Meldeausgang
Wechsler (250V,8A,S-Ö)
- 1 Meldeausgang (24 V DC) z.B für den
Anschluss einer Hupe, Kombialarm oder
Blitzleuchte 12V DC
Sensorik: Schwimmerschalter oder 4..20mA
Nennstrom Motor: bis 10 A
Einschaltart: Direkt
Nennbetriebsspannung: 1ph 230 V
Netzfrequenz: 50/60 Hz
Ausführung: Kunststoff
Farbe: RAL 7035
Gewicht: 4,7 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: LevelControl
Baugröße: BC2 230 DFNO 100
Artikelnummer: 19073774
EAN/GTIN: 4031932103381
Materialpreisgruppe: 73

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: LevelControl
• Hersteller-Warengruppe: 10_Drehzahlregelung/Schaltgeräte
• Hersteller-Produktgruppe: LevelControl, Schalt- u. Steuergerät
• Hersteller-Artikelnummer: 19073774
• AnzPp: 2
• Baugroesse: BC2 230 DFNO 100
• Baureihe: LevelControl
• BetrSp: 1ph 230
• Einschaltart: Direkt
• Nennstrom: 10
• Netzfrequenz: 50
• Wst_Gehäuse: Polycarbonat
• Stromart: AC
• Anzahl der Phasen: 1
• Geeignet für Wandmontage: ja
• Werkstoff des Gehäuses: Kunststoff
• Gesamthöhe: 400
• Umgebungstemperatur: -10 - 50
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussklemmen
• Frequenz: 50/60 Hz
• Schutzart (IP): IP54
• Anschlussspannung: 230
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Funkstandard UMTS: nein
• Nennstrom: 10
• Art des Motorstarters: Direktstarter (DOL)
• Kommunikation: vorbereitet
• Anzahl der Pumpen: 2
• Erdungsanschluss: Neutralleiter
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: nein
• Funkstandard 4G: nein
• Höhe Gehäuse: 400
• Gehäusebreite: 281
• Gehäusetiefe: 135
• Gesamttiefe: 135
• Gesamtbreite: 281
• Mit Schrank: ja
• Geeignet für Bodenmontage: nein
• Funkstandard 3G: nein
