Allgemeine Beschreibung

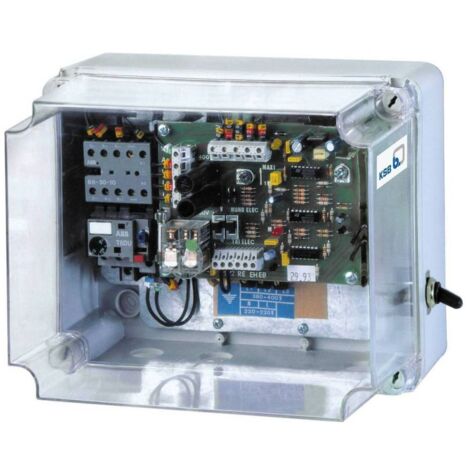

Das KSB-Schaltgerät UPA CONTROL ist ideal für die niveauabhängige Steuerung und den Schutz von Unterwassermotorpumpen, Tauchmotorpumpen sowie trocken aufgestellten Pumpen mit Einphasenwechselstromantrieb (1~230 V) oder Drehstromantrieb (3~230/400 V) bei 50 Hz. Es ermöglicht den direkten Motorstart und bietet eine Vielzahl von Betriebsarten, darunter Trockenlaufschutz und Wasserstandssteuerung.Technische daten
- Nennbetriebsspannung: 1ph 230 V
- Netzfrequenz: 50/60 Hz
- Motornennleistung bei 230 V: 1,50 kW
- Einschaltart: Direkt
- Steuerspannung: AC 15 V
- Nennisolationsspan.: AC 690 V
- Umgebungstemperatur: -10 - +50 °C
- Schutzart: IP56
- Abmessungen (H x B x T): 205 x 255 x 170 mm
- Gewicht: 3,5 kg
- Nennstrom: 9 A (Imin: 9 A, Imax: 13 A)
Kompatibilität und Zubehör
- Geeignet für 4-Zoll- und 6-Zoll-Pumpen
- Anschluss von 1 bis 3 Tauchelektroden
- Inklusive 4 PG-Verschraubungen
- 1 Zeitrelais zur Einstellung der Einschaltverzögerung (1 bis 60 min)
- 1 Empfindlichkeitsregler zur Anpassung an unterschiedliche Leitfähigkeiten des Fördermediums
Installation
- Geeignet für Wandmontage
- Schaltschrank mit Schalter Ein/Aus
- Kunststoff-Gehäuse mit 4 Leitungseinführungen und Klarsichthaube
Anwendung
- Zur Bewässerung
- Zum Befüllen oder Entleeren von Behältern im Bereich der Wasserversorgung
- Steuerung von Anlagen mit Druck- oder Schwimmerschalter
Weitere Informationen
- Optische Anzeigen für Bereitschaft (Gelb) und Betriebszustand (Rot)
- Austauschbares thermisches Überstromrelais mit Phasenausfallschutz, temperaturkompensiert
