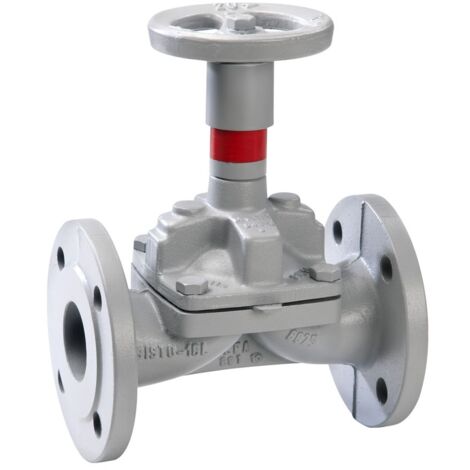

KSB Membranventil SISTO-16 HWA Gehäuse aus JL1040, PN 16 DN 150

Ähnliches Produkt geliefert von

PVC-Anschlussklemme 90Â° mÃ¤nnlich - weiblich. 80x40

8,61 €

119

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 HWA ist ein wartungsfreies Weichdichtendes Absperrventil in Durchgangsform, das nach DIN/EN mit Flanschen gefertigt ist. Es eignet sich für Trinkwasserinstallationen gemäß DIN 1988 und ist für verschiedene Medien wie Heißwasser, chlorhaltiges Wasser und technische Gase ausgelegt. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, wobei alle Funktionsteile außerhalb des Betriebsmediums angeordnet sind.

Technische daten

Gehäusematerial: Gusseisen (EN-GJL-250, JL1040)

Haube: EN-GJL-250 (JL1040)

Spindel: 1.4104

Membrane: EPDM

Nenndruck: PN 16

Nennweite: DN 150

Einbaulänge: 480 mm

Gewicht: 80 kg

Max. Mediumtemperatur (Dauerbetrieb): 140 °C

Rohraußendurchmesser aller Anschlüsse: 150 mm

Druckunterschied bei 20 °C: 16

Höhe Handgriff/Handrad: 512 mm

Länge Handgriff/Durchmesser Handrad: 400 mm

Winkel der Spindel: 90°

Zeta-Wert: 2,24

Nennbaugröße: EN 558-1, 1

Kompatibilität und Zubehör

Das Ventil ist geeignet für:

Trinkwasser bis 90 °C (SISTO-16TWA)

Brauchwasser jeglicher Qualität (SISTO-16HWA)

ölhaltige Druckluft, Öle und technische Gase (SISTO-16DLU)

Installation

Das Ventil wird mit Flanschanschlüssen nach DIN EN 1092-2 (BS4504) installiert. Es ist in gerader Durchlassform ausgeführt und ermöglicht eine einfache Integration in bestehende Systeme.

Anwendung

Das KSB Membranventil SISTO-16 HWA wird in Trinkwasserinstallationen, Heißwasseranwendungen und für technische Gase eingesetzt. Es ist ideal für Anwendungen, bei denen eine zuverlässige Abdichtung und Wartungsfreiheit erforderlich sind.

Weitere Informationen

Gefertigt und geprüft nach EN 13397

Gekennzeichnet nach DIN EN 19 (ISO 5209)

Mit integrierter Spindelschutz und Stellungsanzeige

Medizinisch sauber: nein

Eigenschaften

Marke
KSB
Breite
15 cm
Gewicht
80 kg
Material
Gusseisen
Form
Rechteckig

Beratung von

So finden Sie das richtige Absperrventil

Absperrventile und Kugelhähne sind in der Sanitär- und Wasserinstallation unentbehrlich. Mit oder ohne Entlüftung, zum Schrauben, Kleben oder mit Druckverbindung, die Ventile sind in unterschiedlichen Durchmessern (20 mm, 25 mm usw.) und Gewindesteigungen (15x21 - 1/2;20x27 - 3/4 usw.) erhältlich. Hier erfahren Sie mehr zu Absperrhähnen.

Ratgeber entdecken
