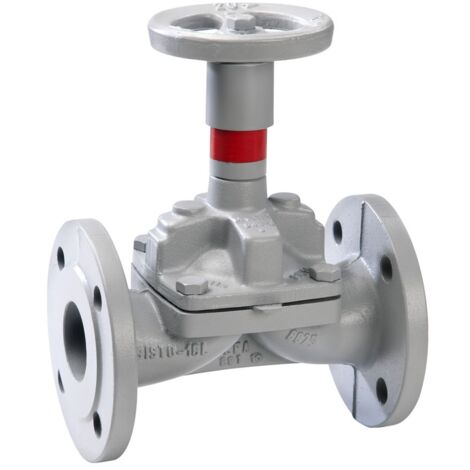

KSB Membranventil SISTO-16 HWA Gehäuse aus JL1040, PN 16 DN 20

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 HWA ist ein wartungsfreies Weichdichtendes Absperrventil in Durchgangsform, das nach DIN/EN gefertigt ist. Es ist für Trinkwasserinstallationen nach DIN 1988 geeignet und verfügt über eine DIN-DVGW-Wasser-Zulassung gemäß Prüfung W 270. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, wobei alle Funktionsteile außerhalb des Betriebsmediums liegen. Das Ventil ist mit einer Stellungsanzeige und einem integrierten Spindelschutz ausgestattet.

Technische daten

Nenndruck: PN 16

Nennweite: DN 20

Einbaulänge: 150 mm

Gewicht: 3,5 kg

Max. Mediumtemperatur (Dauerbetrieb): 140 °C

Rohraußendurchmesser aller Anschlüsse: 20 mm

Druckunterschied bei 20 °C: 16

Höhe Handgriff/Handrad: 150 mm

Länge Handgriff/Durchmesser Handrad: 100 mm

Winkel der Spindel: 90°

Werkstoff des Gehäuses: Gusseisen (EN-GJL-250, JL1040)

Material Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Spindel: 1.4104

Kompatibilität und Zubehör

Das Ventil ist geeignet für folgende Anwendungen:

Trinkwasser bis 90 °C (SISTO-16TWA)

Brauchwasser jeglicher Qualität bis 140 °C (SISTO-16HWA)

ölhaltige Druckluft, Öle und technische Gase bis 90 °C (SISTO-16DLU)

Installation

Das Ventil verfügt über einen Flanschanschluss nach DIN EN 1092-2 (BS4504), was eine einfache Installation ermöglicht.

Anwendung

Das KSB Membranventil SISTO-16 HWA ist ideal für den Einsatz in Trinkwasserinstallationen, Heißwasseranwendungen und Druckluftsystemen. Es ist totraumfrei und ermöglicht einen geraden Durchlass.

Weitere Informationen

Gefertigt und geprüft nach EN 13397, gekennzeichnet nach DIN EN 19 (ISO 5209). Mit Standanzeiger ausgestattet. Medizinisch sauber: nein.

Eigenschaften

Marke
KSB
Länge
15 cm
Breite
2 cm
Höhe
145 mm
Gewicht
3.5 kg
