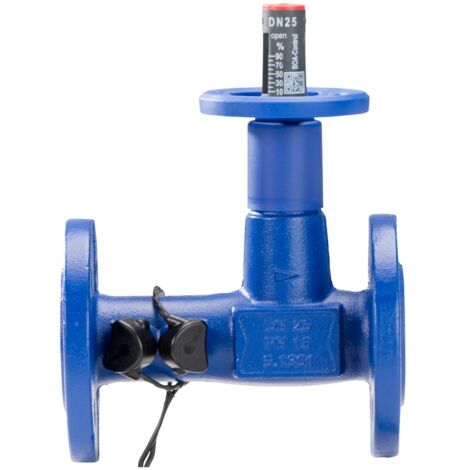

KSB Strangregulierventil BOA-Control IMS EN-GJL-250 5.1301, PN 16, DN 32

KSB Strangregulierventil BOA-Control IMS EN-GJL-250 5.1301, PN 16, DN 32

Beschreibung:
Strangregulierventil nach DIN/EN mit Flanschen, einteiligem Gehäuse, Drosselkegel, skalierter Stellungsanzeige, Hubbegrenzung und Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar, mit Ultraschallsensorik zur Messung von Durchflussmenge und Temperatur ohne Mediumberührung, mobile Messung mit Messcomputer BOATRONIC MS, Permanentmessung mit Messcomputer BOATRONIC MS-420, gleichbleibende Genauigkeit unabhängig von Differenzdrücken. Zusätzlich auch als DVGW-zertifizierte Trinkwasserausführung mit elektrostatischer Kunststoffbeschichtung verfügbar (BOA-Control EKB und BOA-Control IMS EKB; bis DN 200).

Einsatz:
Warmwasserheizungsanlagen bis 120 °C (BOA-Control). Einbau in Klimaanlagen und Kühlanlagen sowie Verwendung als Messventil (BOA-Control IMS). Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und unbeschichteten Grauguss angreifen.

Flanschen-Strangregulier-, Mess- und
Absperrventil, weich dichtend.
mit integrierter Ultraschallsensorik
ohne Mediumsberührung, in Verbindung mit
BOATRONIC MS zur mobile Messung von
Strömungsrichtung, Volumenstrom und
Temperatur, in Verbindung mit BOATRONIC
100 MOD als Monitoring- und
Permanentmesstelle für
Strömungsrichtung, Volumenstrom, Vor-
und Rücklauftemperatur sowie Leistung
und Wärmemenge, gleichbleibende
Messgenauigkeit unabhängig von
Mindestdifferenzdrücken, zum Einsatz in
Heizungs-, Lüftungs- und Klimaanlagen
sowie Kühlkreisläufen, geeignet für
Wasser und Wasser-Glykolgemische, -10
bis 120oC, Durchgangsventil mit
Schrägsitzhydraulik, skalierte
Stellungsanzeige oberhalb des Handrades,
Feststellvorrichtung, Hubbegrenzung,
Isolierkappe mit Taupunktsperre,
Baulänge EN 558/1, bis DN 200
einteiliges Gehäuse aus EN-GJL-250
(5.1301), nichtdrehende Spindel aus
1.4021 mit geschütztem, außenliegendem
Gewinde, nichtsteigendes Handrad,
Kompakt-Drosselkegel voll EPDM-ummantelt
als weichdichtende Durchgangs- und
Rückdichtung, Spindelabdichtung mit
EPDM-Profilring, wartungsfrei, voll
isolierbar nach aktueller EnEV, mit
Außenanstrich blau (ähnlich RAL 5002),
konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie.

Gehäuse: Gusseisen
Spindel: 1.4021
Anstrichfarbe: blau (RAL 5002)
Handradkappe: ohne
min. Mediumtemp.: -10 oC
max. Mediumtemp.: 120 oC
Nenndruck: PN 16
Nennweite: DN 32
Abdichtung am Sitz: weich dichtend
Baulänge: 180 mm
Gewicht: 5,01 kg
Fabrikat: KSB
Baureihe: BOA-Control IMS
Typ: -
Artikelnummer: 48229650
EAN/GTIN: 4031932269537
Materialpreisgruppe: A5

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Control IMS
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control IMS, Strangregulierventil
• Hersteller-Artikelnummer: 48229650
• Abd_Sitz: weich dichtend
• ArtNorm: DIN EN 558-1 Reihe 1
• Baureihe: BOA-Control IMS
• Einbaulänge: 180
• Farbe: blau (RAL 5002)
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite_DN: DN 32
• Wst_ArmGeh: JL1040 (5.1301)
• Wst_Spindel: 1,4021
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 32
• Durchmesser Handrad: 100
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: ja
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 90
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 122
• Kvs-Wert: 31,1
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 32
