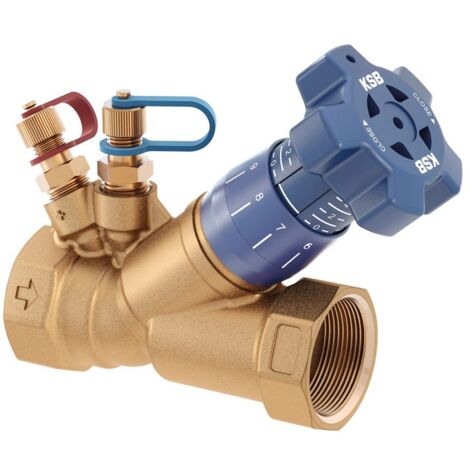

KSB Strangregulierventil Boa-Control SBV, PN 25 DN 15 G 1/2"

KSB Strangregulierventil Boa-Control SBV, PN 25 DN 15 G 1/2"

Das Strangregulierventil der Baureihe BOA-Control SBV von KSB ermöglicht eine präzise hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen. Das wartungsfreie Schrägsitzventil mit Innengewindeanschluss zeichnet sich durch eine stufenlose Voreinstellung mit 360-Grad-Stellungsanzeige aus. Dank des nichtsteigenden Handrads und der kompakten Anordnung aller Funktionsteile auf einer Seite ist das Ventil ideal für Installationen mit begrenztem Platzangebot geeignet.

Präzise Messung und Einstellung

Das Ventil verfügt über zwei Messanschlüsse mit fester Messblende, die eine exakte Differenzdruck-, Druck- und Durchflussmessung mit einer Toleranz von plus/minus 5 Prozent erlauben. Die integrierte Hubbegrenzung unterstützt eine exakte Einstellung der Durchflussmengen. Die weichdichtende EPDM-Abdichtung am Sitz sorgt für eine zuverlässige Absperrung innerhalb der spezifizierten Betriebsparameter.

Robuste Konstruktion

Gehäuse und Spindel sind aus entzinkungsbeständigem Messing (CW602N) gefertigt, was eine hohe Langlebigkeit in den vorgesehenen Einsatzbereichen sicherstellt. Das Ventil ist für den Einbau in Vor- und Rücklaufleitungen konzipiert und für den Betrieb mit Heizungswasser optimiert.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 25
• Kvs-Wert: 2
• Baulänge: 72,5 mm
• Mediumtemperatur: -10 bis 120 °C
• Anschluss: Innengewinde G 1/2 Zoll
• Gehäusewerkstoff: Messing (CW602N)
• Messprinzip: Druckdifferenz

Die Kombination aus robuster Messing-Konstruktion, präziser Messblende und platzsparender Schrägsitzausführung macht dieses Strangregulierventil zu einer effizienten Lösung für den statischen hydraulischen Abgleich. Mit einem Nenndruck von PN 25 und einem Kvs-Wert von 2 ist das Ventil für anspruchsvolle Heizungs- und Klimaanwendungen ausgelegt und bietet durch die 360-Grad-Anzeige eine einfache Handhabung bei der Inbetriebnahme.

Produktspezifikation

• Hersteller-Serie: BOA-Control SBV
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control, Strangregulierventil
• Hersteller-Artikelnummer: 48016907
• Abd_Sitz: weich dichtend (EPDM)
• Baureihe: BOA-Control
• Einbaulänge: 72,5
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 25
• Nennweite_DN: DN 15
• Typ: SBV
• Wst_ArmGeh: CW602N
• Wst_Spindel: CW602N
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: CuZn36Pb2As (CW602N)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 15
• Durchmesser Handrad: 50
• Voreinstellung plombier-/blockierbar: nein
• Venturidüse: statisch
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: ja
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 0,5
• Länge Anschluss 1: 15
• Länge Anschluss 2: 15
• Winkel der Spindel: 90
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 93
• Kvs-Wert: 2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 15
