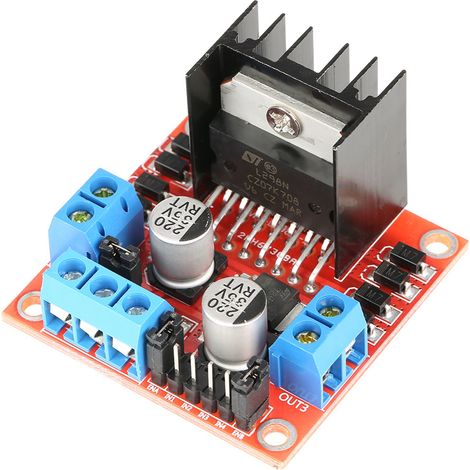

L298N H, 2A 1-teiliger störungsfreier Brückenmotortreiber für Schrittmotoren oder intelligente Fahrzeuge

Merkmale:

1. Dieser Motortreiber zeichnet sich durch hohe Ansteuerleistung, geringe Wärmeentwicklung und hohe Störfestigkeit aus.
2. Zweikanaliger H-Brücken-Treiber; die Ansteuerspannung beträgt 5 V bis 35 V, der Ansteuerstrom 2 A.
3. Er verfügt über einen großen integrierten Kühlkörper für optimale Wärmeableitung.
4. Benutzerfreundlich dank Schraubklemmen für einfache Verdrahtung.
5. Er wird typischerweise zum Ansteuern von Schrittmotoren in intelligenten Fahrzeugen oder Robotern eingesetzt.

Spezifikationen:

Merkmale:
Dieser Motortreiber zeichnet sich durch hohe Ansteuerleistung, geringe Wärmeentwicklung und hohe Störfestigkeit aus. Zweikanal-H-Brückentreiber, Ansteuerspannung 5 V bis 35 V, Ansteuerstrom 2 A. Er verfügt über einen großen integrierten Kühlkörper für optimale Wärmeableitung. Die Bedienung ist komfortabel, da er mit Schraubklemmen für einfache Verdrahtung ausgestattet ist. Er wird üblicherweise zum Ansteuern von Schrittmotoren in Fahrzeugen oder intelligenten Robotern verwendet. Spezifikationen: Betriebsart: H-Brücken-Ansteuerung (Zweikanal) Hauptsteuerchip: L298N Logikspannung: 5 V Ansteuerspannung: 5 V–35 V Logikstrom: 0 mA–36 mA Ansteuerstrom: 2 A (max. Einzelbrücke) Lagertemperatur: -20 °C bis +135 °C Leistung: 25 W
Größe: 4,5 × 4,5 × 2,8 cm
Gewicht: ca. 27 g
Hinweise:
1. Bei einer Ansteuerspannung von 7–12 V kann die integrierte 5-V-Logikspannung als Stromversorgung verwendet werden. Legen Sie in diesem Fall keine Spannung an den +5-V-Anschluss an. Dadurch steht jedoch ein 5-V-Ausgang für externe Anwendungen zur Verfügung. (Dies ist eine gängige Anwendung.)
2. Bei einer Ansteuerspannung zwischen 12 V und 24 V (z. B. zum Ansteuern eines Motors mit einer Nennspannung von 18 V) muss zunächst der Jumper vom integrierten 5-V-Ausgang entfernt werden. Schließen Sie anschließend 5 V an den externen 5-V-Ausgang an. Das 5-V-Aktivierungssignal ist ein Steuersignal mit einem Pegel von 5 V. Wenn das Eingangssignal gültig ist und die Stromversorgung des Motortreibermoduls intakt ist, erzeugt das Motortreibermodul Strom. Andernfalls fließt kein Strom zum Motor, selbst wenn die Stromversorgung intakt ist. Lieferumfang: 1 x Motortreiber
