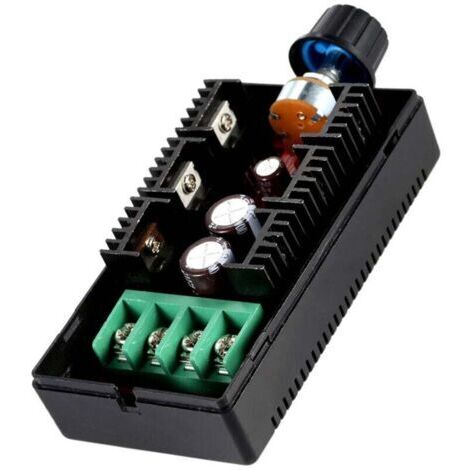

Einstellbare 9–50 V/40 A/2000 W DC-Motorsteuerung mit Drehzahlregelung

9-50V 2000W Motorregler mit Gehäuse 40A Motorregler DC-Bürstendimm- und Temperaturregelungsmodul.

DC-Regler Typ IMDN12. Der Regler ist ein universeller Gleichspannungsregler 9-50V. Verwendung eines importierten FET/importierten speziellen Geschwindigkeitssteuerungstreibers IC/PCB besteht aus 2 Unzen 70 Mikrometer dicker Kupferfolie, und das Layout der Leiterplatte ist zu 100 % ausgewogen. hoher Strom macht die Ausgangs-PWM-Wellenform perfekter und effizienter.

Der DC-Regler IMDN12-40A ist als industrieller Einstiegsregler mit den Eigenschaften kleiner Größe, breitem Spannungsbereich, hohem Strom, geringem Temperaturanstieg und hoher Temperatur positioniert Zuverlässigkeit und niedriger Preis.

Technische Indikatoren:

(1) Betriebsspannung: großer Betriebsspannungsbereich DC 9V-50V.

(2) Steuerleistung: 0,01–2000 W (der maximale Momentanstrom beträgt 40 A, und der langfristige Betriebsstrom sollte innerhalb von 20 A gesteuert werden). Unterschiedliche Betriebsspannungen entsprechen unterschiedlichen Betriebsspannungen. unterschiedliche Steuerleistungen wie folgt;

Wenn die Arbeitsspannung 12 V beträgt, 12 V x 40 A = 480 W.

Wenn die Arbeitsspannung 24 V beträgt, 24 V x 40 A = 960 W.

Wenn die Betriebsspannung beträgt 36V, 36Vx40A = 1440W

Bei einer Betriebsspannung von 40V, 40Vx40A = 1600W

Bei einer Betriebsspannung von 40V beträgt die Betriebsspannung 50V, 50Vx40A = 2000W</ p>

(3) Ruhestrom: 0,025 A (wenn die Arbeitsspannung zwischen DC10 V und DC 50 V liegt, wird der Ruhestrom 25 mA nicht überschreiten)

p>

(4) PWM-Arbeitszyklus: 5 % 100 %

(5) PWM-Frequenz: 12 kHz

(6) Betriebstemperatur: -20–40 (Umgebungstemperatur -20 Grad unter Null bis 40 Grad über Null) Dieser Regler ist von hoher Qualität. Es ist industriell und kann in einer Umgebung unter Null stabil arbeiten, normalerweise ein Qualitätsregler. kommerziell. Ein stabiles Arbeiten unter Null ist nicht möglich.

Abmessungen der Leiterplatte : Länge 90 mm, Breite 51 mm, Höhe ca. 30 mm (ohne Potentiometer-Einstellteil)

Abbildung:

1. Beim Versand wird das Potentiometer entfernt. und platziert in dem Fall, um zu verhindern, dass das Produkt beschädigt wird. während des Transports.

2. Achten Sie bei der Verkabelung darauf, dass die positiven und negativen Pole der Stromversorgung nicht vertauscht werden. Der umgekehrte Anschluss entspricht dem umgekehrten Anschluss. Ein Kurzschluss und der Strom sind sehr hoch, wodurch der Regler sofort durchbrennt. Befolgen Sie die nachstehenden Anweisungen daneben Anschlussklemmen für die Verkabelung.

3. Der Regler ist ein Gleichstromregler und die Stromversorgung sollte eine Gleichstromversorgung zwischen 9 und 50 V sein.

Das Hauptziel:

1. Drehzahlregelung verschiedener Motoren Besen Gleichstrom bei allgemeiner Zweck

2. Drehzahlregelung verschiedener Arten von Kfz-Motoren (Drehzahlregelung von Kfz-Kühlgebläsen, Drehzahlregelung von Kfz-Lüftern, Drehzahlregelung von Kfz-Scheibenwischermotoren, Drehzahlregelung von Kfz-Klimaanlagenlüftern)

3 . Regulierung der Förderbandgeschwindigkeit in Produktionslinien, Geschwindigkeitsregulierung für Pipeline-Abluftventilatoren, Regulierung der Förderbandgeschwindigkeit, parallele Geschwindigkeitsregulierung mehrerer Computerventilatoren und elektronische Ventilatorgeschwindigkeitsregulierung.

4. Verschiedene Arten der Gleichstromlampendimmung, verschiedene Arten der Gleichstromheizungstemperaturanpassung.
