Laser-Messsensor mit Gestenerkennung für Arduino

Willkommen in unserem Shop!

Der VL6180X ist ein Laufzeit-Entfernungsmesser, der Entfernungen mithilfe einer kleinen Laserquelle und eines geeigneten Sensors präzise misst. Er berechnet die Laufzeit des Lasers, um die Entfernung zu ermitteln. Im Gegensatz zu anderen Entfernungssensoren, die auf der Intensität oder dem Winkel des reflektierten Lichts basieren, verwendet der VL6180X eine präzise Uhr zur Laufzeitmessung. Dadurch ist er genauer und zuverlässiger.

Das VL6180X-Modul wird für Entfernungen zwischen 5 mm und 100 mm empfohlen. Es ist klein und eignet sich ideal für Robotik- oder interaktive Projekte. Es kann mit jedem 3-5-V-Netzteil oder einem Mikrocontroller betrieben werden.

Das Sensormodul integriert ein intelligentes optisches Modul zur Näherungserkennung, Entfernungsmessung und für weitere Funktionen.

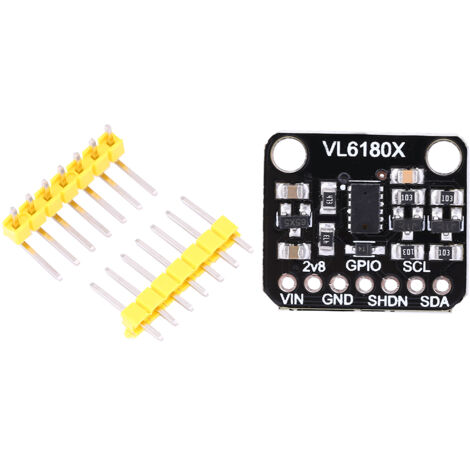

Es bietet schnelle und genaue Entfernungsmessungen von 0 bis 100 mm und mehr. Messungen über 100 mm hinaus können jedoch von der Reflexion des Ziels und den Umgebungsbedingungen abhängen. Das Modul nutzt eine I2C-Schnittstelle zur Gerätesteuerung und Datenübertragung und verfügt über zwei programmierbare GPIO-Pins. Die Pinbelegung ist wie folgt:

- VIN: Stromversorgungseingang mit einem Eingangsspannungsbereich von 3 bis 5 V

- 2v8: Ausgang mit einer Ausgangsspannung von 2,8 V, erzeugt durch den integrierten Spannungsregler

- GND: Masse

- SCL: I2C-Taktpin, verbunden mit dem Master-SCL

- SDA: I2C-Datenpin, verbunden mit dem Master-SDA

- GPIO: Pin, der vom Sensor verwendet wird, um anzuzeigen, dass Daten bereit sind, mit einem High- und Low-Pegel von 0 bis 2,8 V

- SHDN: Sensor-Stopp-Pin, standardmäßig auf High gesetzt.

Kann mit 3-5V-Logik verwendet werden.

Bitte beachten Sie, dass bei Boards wie Arduino, die mit hohen Pegeln von 3,3V oder 5V arbeiten, eine Pegelwandlung für den GPIO-Pin erforderlich sein kann.
