LED-Digitaldrehzahlmesser zur Drehzahlmessung – Blaues Display

Willkommen in unserem Shop! Dieser digitale LED-Drehzahlmesser ist mit modernster Technologie ausgestattet und verfügt über einen hochmodernen A/D-Wandler sowie eine hochstabile Referenzschaltung. Dank hochwertiger elektronischer Bauteile und optimiertem Schaltungsdesign ist er ein vielseitiges Instrument zur Messung von Spannung und Strom. Er kann zudem mit externen Sensoren verbunden werden, um verschiedene physikalische Größen wie Temperatur, Druck und Weg zu überwachen. Er eignet sich ideal für eine Vielzahl von Anwendungen mit digitaler Instrumentenanzeige. Zu seinen wichtigsten Merkmalen zählen hervorragende Stabilität, hohe Genauigkeit und robuste Störfestigkeit. Das Gehäuse in Standardgröße ermöglicht eine einfache und bequeme Installation. Der Drehzahlmesser verarbeitet verschiedene Eingangsimpulse, darunter NPN/PNP-Open-Collector-Signale, Kontakt- und kontaktlose Schalter sowie Pegelimpulse. Der Eingangsspannungsbereich liegt zwischen -30 V und 0,6 V (niedriger Pegel) und 4 V und 30 V (hoher Pegel). Der intelligente Messbereich deckt eine Frequenz bis zu 99,99 kHz mit automatischer Bereichswahl ab.
Produktspezifikationen: - Messgenauigkeit: ±0,1 % - Anzeige: 0,56-Zoll-LED - Aktualisierungsrate: >3 Mal pro Sekunde - Stromversorgung: DC 8–24 V, 30 mA - Messbereich: 10–9999 U/min - Kompatibler Sensor: Hall-Effekt-Magnet-Näherungsschalter - Abmessungen: 80 x 42 x 25 mm - LED-Anzeigefarbe (optional): Rot oder Blau - Gewicht: ca. 80 g (Rot) bzw. 105 g (Blau) - Bereichsüberschreitungsanzeige: Die erste Ziffer zeigt „1“ oder „-1“ an.

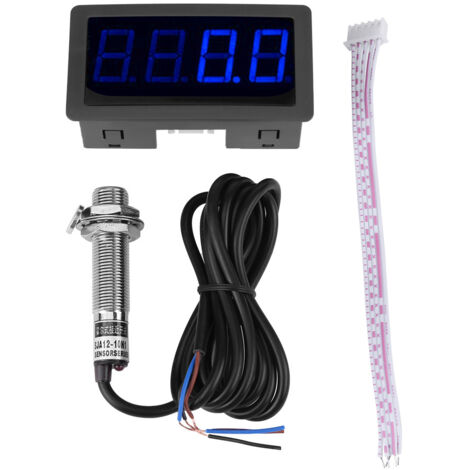

Für optimale Leistung beachten Sie bitte folgende Empfehlungen: Schließen Sie alle Kabel gemäß dem beiliegenden Schaltplan korrekt an. Um elektromagnetische Störungen zu minimieren, empfiehlt sich die Verwendung von abgeschirmten oder verdrillten Kabeln für die Signalleitungen. Halten Sie die Signalleitungen von Messgeräten oder Schaltern so kurz wie möglich. Vermeiden Sie es, diese Signalleitungen neben Hochspannungs- oder Stromkabeln zu verlegen. Verwenden Sie gegebenenfalls abgeschirmte Leitungen und verbinden Sie das Schirmgeflecht mit dem Pluspol (+) des Messgeräts. Wir empfehlen dringend die Verwendung eines magnetisch betätigten Schalters (wie des mitgelieferten Hall-Sensors) anstelle von mechanischen oder Mikroschaltern, um eine längere Lebensdauer und höhere Zählgenauigkeit zu gewährleisten. Ihre Bestellung enthält einen digitalen Drehzahlmesser und einen NPN-Hall-Näherungssensor und bietet Ihnen somit ein komplettes Set für den sofortigen Einsatz.
