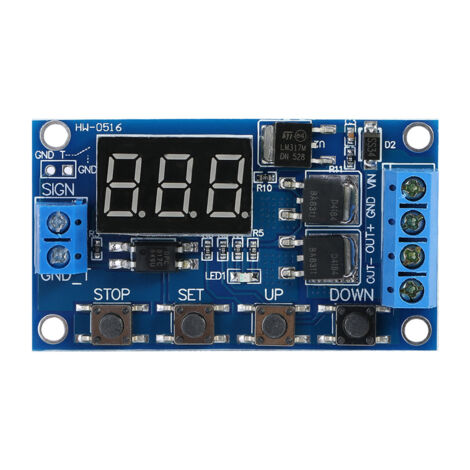

LED-Digitaltimer mit Relais, Zeitzyklussteuerung 5–36 V DC

Willkommen in unserem Shop!

Entdecken Sie unser leistungsstarkes Halbleiter-Relais-Timer- und Schaltmodul – die ideale Lösung für die präzise und zuverlässige Steuerung Ihrer Gleichstromgeräte. Dank seiner robusten und geräuschlosen MOS-Technologie ist dieses innovative Modul ein überlegener Ersatz für herkömmliche elektromechanische Relais.

**Hauptmerkmale:**

- **Hochfrequenzschaltung:** Ausgelegt für schnelle Ein-/Ausschaltzyklen und eine unbegrenzte Anzahl von Schaltzyklen.

- **Geräuschloser und funkenfreier Betrieb:** Kein Rauschen, keine Funken und keine elektromagnetischen Störungen beim Schalten.

- **Außergewöhnliche Langlebigkeit:** Deutlich längere Lebensdauer als herkömmliche elektromagnetische Relaismodule.

- **Leistung und Effizienz:** Aktiver Ausgang mit zwei parallelen MOS-Transistoren für geringen Innenwiderstand und höhere Ströme.

Bei Raumtemperatur unterstützt es einen Betriebsstrom von bis zu **15 A** und eine Leistung von **400 W**, ausreichend für die meisten Geräte. Mit einem verstärkten Kühlkörper kann der Strom **30 A** erreichen.

- **Breiter Spannungsbereich:** Funktioniert mit einem DC-Eingang von **5 V bis 36 V**. Ideal zur Steuerung von DC-Motoren, Lampen, LED-Streifen, Mikropumpen, Magnetventilen usw.

- **Erweiterte Funktionen:** Not-Aus-Taste („STOP“), Verpolungsschutz am Eingang und automatischer Schlafmodus (das Display schaltet sich nach 5 Minuten Inaktivität aus und wird durch Drücken einer beliebigen Taste wieder aktiviert).

- **Flexible Einstellungen:** Ermöglicht die unabhängige Einstellung der Parameter **OP** (Laufzeit), **CL** (Stoppzeit) und **LOP** (Zyklenzahl). Alle Einstellungen werden automatisch gespeichert, auch bei einem Stromausfall.

- **Mehrere Betriebsmodi:** (P1.1, P1.2, P1.3, P-2, P3.1, P3.2, P-4) für verschiedene Zeit- und Zyklusanwendungen.

**Technische Daten:**

- **Versorgungsspannung:** DC 5 V ~ 36 V

- **Triggersignal:** High-Pegel-Triggerung (3,0 V ~ 24 V). Signalmasse und Systemmasse sind zur Verbesserung der Störfestigkeit getrennt (können verbunden werden).

- **Ausgangsleistung:** DC 5 V ~ 36 V, **15 A Dauerstrom / 400 W** bei Raumtemperatur.

- **Spitzenstrom:** 20 mA

- **Betriebsstrom:** 50 mA

- **Betriebstemperatur:** -40 °C ~ 85 °C

- **Verzögerungsbereich:** Einstellbar von 0,1 Sekunden bis 999 Minuten.

- **Produktabmessungen:** 60 mm (Länge) x 34 mm (Breite) x 12 mm (Höhe) bzw. 2,36 x 1,33 x 0,47 Zoll.

**Lieferumfang:**

Sie erhalten **1 sofort einsatzbereites Timer-/Schaltermodul**.

Dieses aktive Modul gibt die gleiche Spannung wie die Eingangsspannung aus. Beachten Sie, dass die Anschlüsse „DC+“ und „Charge +“ intern verbunden sind, während „DC-“ und „Charge -“ für eine korrekte Laststeuerung getrennt bleiben müssen.
