Allgemeine Beschreibung

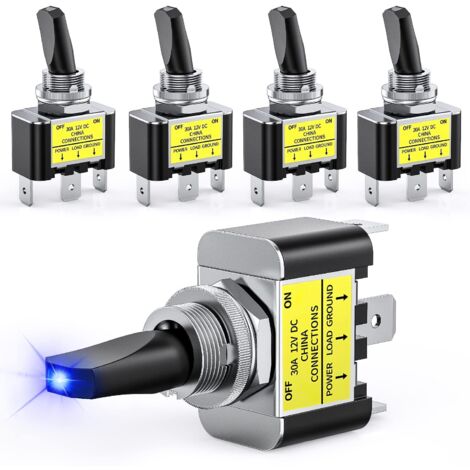

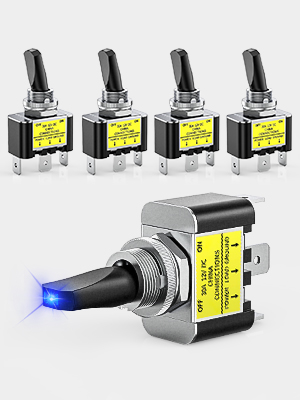

Der LED-Kippschalter ist ein robuster und langlebiger Metallschalter mit blauer LED-Beleuchtung. Er verfügt über ein SPST-Design (einpoliger Einzelwurf) und ist für eine Nennlast von 30 A bei 12 V DC und 15 A bei 24 V DC ausgelegt. Der Schalter ist ideal für den Einsatz in verschiedenen 12-V-Motorfahrzeugen wie Autos, LKWs, Booten, ATVs, UTVs und Rennwagen. Er wird häufig zur Steuerung von LED-Lichtern, Nebelscheinwerfern und Unterleuchtlichtern verwendet.Technische daten
- Nennstrom: 30 A bei 12 V DC / 15 A bei 24 V DC
- Kontaktwiderstand: ≤50 mΩ
- Isolationswiderstand: ≥100 MΩ
- Betriebstemperatur: -25℃ bis +85℃
- Elektrische Lebensdauer: ≥10.000 Zyklen
- Befestigungslochgröße: 12 mm
- Maximale Paneldicke: 10 mm
- Wasserdichtigkeit: IP40
- LED-Bewertung: 20 mA
- LED-Lebensdauer: ≥20.000 Stunden
Installation
- Schalter in ein 12 mm Befestigungsloch einsetzen und die obere Sechskantmutter festziehen.
- Die untere Sechskantmutter anpassen, um ausreichend Platz zu lassen.
- Last, Stromquelle und Erdung an die Klemmen anschließen.
Anwendung
Der LED-Kippschalter eignet sich hervorragend zur Steuerung von elektrischen Geräten in Fahrzeugen und kann für verschiedene Anwendungen eingesetzt werden, darunter:Weitere Informationen
