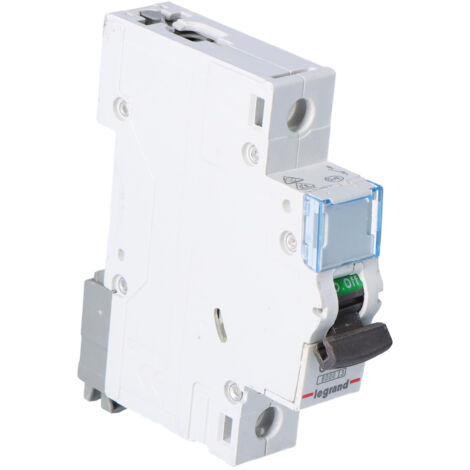

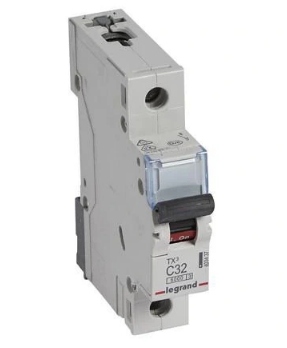

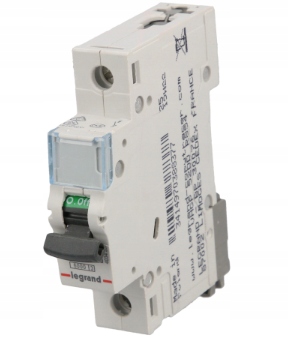

Legrand Leitungsschutzschalter TX3 C 32A, 1-polig, 6kA, 1TE, Grau, 403437

Legrand Leitungsschutzschalter TX3 C 32A, 1-polig, 6kA, 1TE, Grau, 403437

Dieser 1-polige Leitungsschutzschalter der Serie TX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen mit einem Bemessungsstrom von 32 A. Mit seiner C-Charakteristik eignet sich das Gerät besonders für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren oder Transformatoren auftreten. Die Montage erfolgt effizient auf einer DIN-Schiene, wobei das Gerät eine Breite von einer Teilungseinheit beansprucht.

Zuverlässige Absicherung und Montage

Das Schaltgerät ist für ein Bemessungsschaltvermögen von 6 kA ausgelegt und entspricht den gängigen Normen für den Leitungsschutz. Die Installation wird durch eine rastende Schnellbefestigung auf Hutprofilschienen erleichtert. Für eine hohe Anwendersicherheit sorgt die eindeutige Schaltstellungsanzeige in Rot und Grün direkt am Schalthebel. Zudem ist das Gehäuse mit einem Beschriftungsfenster ausgestattet, das eine klare Kennzeichnung der Stromkreise ermöglicht.

Flexibilität bei der Installation

Die Anschlussklemmen sind als Schraubklemmen mit Untersteckschutz ausgeführt, was ein sicheres Einführen der Leiter ermöglicht. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar. Bei Bedarf lässt sich das System durch den Anbau von Hilfsgeräten erweitern, was eine Anpassung an spezifische Anforderungen in der Elektroinstallation erlaubt. Die Verwendung halogenfreier Materialien unterstreicht die Eignung für moderne Gebäudeinstallationen.

Technische Daten

• Bemessungsstrom: 32 A
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 6 kA
• Polzahl: 1
• Bemessungsspannung: 230/400 V
• Breite in Teilungseinheiten: 1
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemme
• Schutzart: IP20
• Energiebegrenzungsklasse: 3

Der Leitungsschutzschalter kombiniert eine kompakte Bauweise mit hoher Funktionalität für den professionellen Einsatz. Durch die C-Charakteristik und das Schaltvermögen von 6 kA stellt das Gerät eine robuste Lösung für den Schutz von Leitungen und angeschlossenen Verbrauchern dar. Die einfache Montage auf der DIN-Schiene sowie die Möglichkeit zur Erweiterung durch Hilfsgeräte machen dieses 32 A Modell zu einer flexiblen Komponente in der Verteilungsinstallation.

Produktspezifikation

• Einbautiefe: 44
• Auslösecharakteristik: C
• Polzahl (gesamt): 1
• Anzahl der abgesicherten Pole: 1
• Bemessungsstrom: 32
• Bemessungsspannung: 230
• Bemessungsisolationsspannung Ui: 500
• Bemessungsstoßspannungsfestigkeit Uimp: 4
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6
• Spannungsart: AC
• Frequenz (Min-Max): 50-60
• Energiebegrenzungsklasse: 3
• Unterputzmontage: Ja
• Mitschaltender Neutralleiter: Nein
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: Ja
• Breite in Teilungseinheiten: 1
• Schutzart (IP): IP20
• Explosionsgeschützt: Nein
• Breite: 17.8
• Höhe: 88
• Tiefe: 77.8
• Schlagfestigkeit: IK02
• Lagertemperatur (Min-Max): -40-70
• Nennspannung (Min-Max): 240-415
• Stromversorgungsrichtung: Von oben oder unten
• Bezeichnungsangabe der Anschlussklemmen: Nein
• Farbe: Grau
• RAL-Nummer: 7035
• Halogenfrei: Ja
• Anschlussart: Schraubklemme
• Verbindungsart: Phasenschiene und Kabel
• Textfeld/Beschriftungsfläche: Ja
• Montageart: DIN-Schiene
