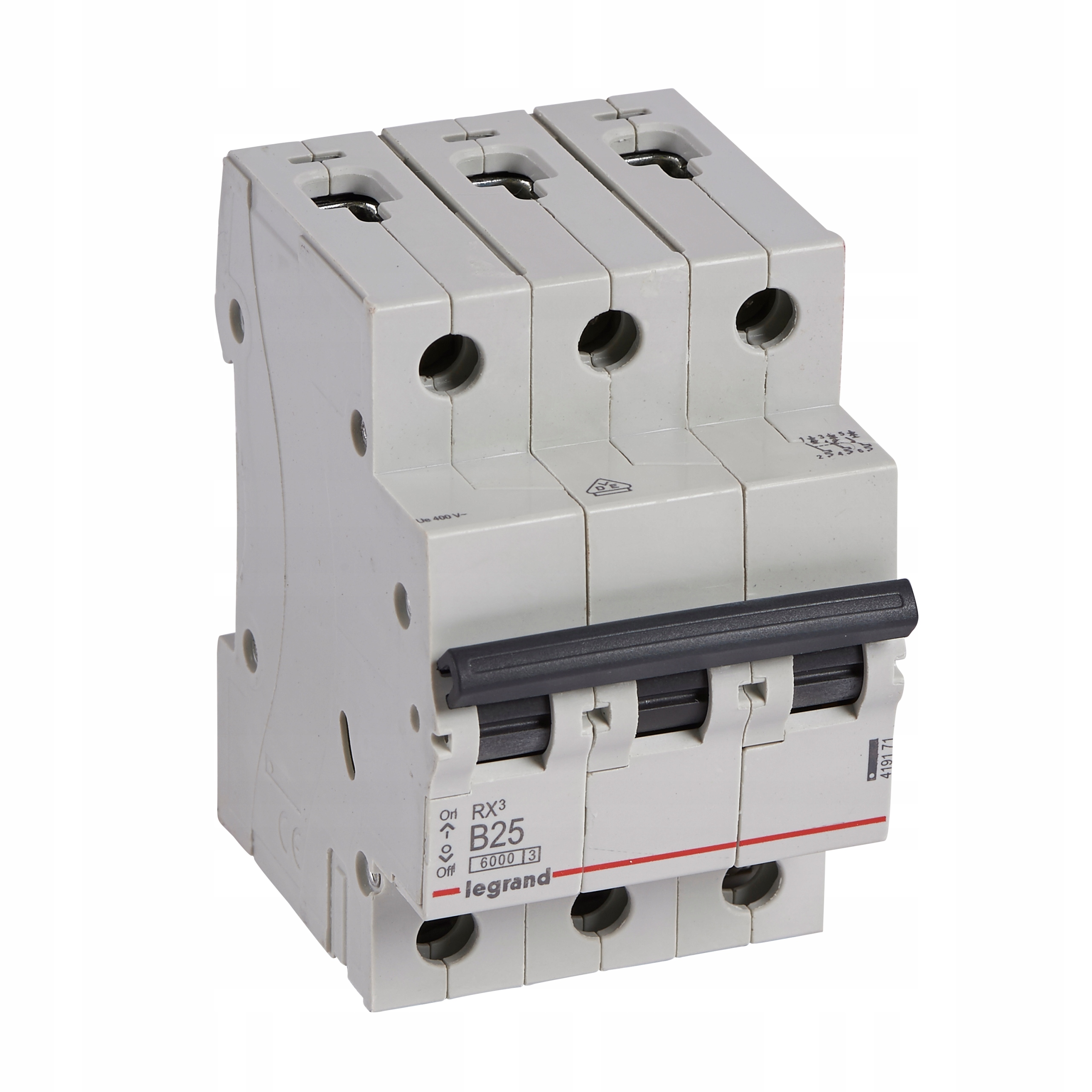

Legrand RX3 S303 3P B 25A AC 6kA 419171 Leistungsschalter

LEGRAND / SRX3 / 419171 Leitungsschutzschalter 3P B 25A AC 6kA S303 RX3 – Legrand 419171. Der Legrand 419171 ist ein Leitungsschutzschalter der SRX3-Produktfamilie. Er schützt den Stromkreis vor Überlastung und Kurzschluss. Dank des modularen Aufbaus lässt sich die Schalttafel individuell an den jeweiligen Stromkreis anpassen. Diese Variante wird vom Hersteller wie folgt beschrieben: RX3 – Leitungsschutzschalter 3P B 25A bis 6000A 400V~ – DIN-Schiene. Die wichtigsten Kenndaten: Polzahl 3P, Stromstärke 25 A, Spannung 400 V. Polzahl: 3P, Kennlinie: B, Stromstärke: 25 A, Kurzschlussstrom: 6 kA. Anwendung und Funktionsprinzip: Der Leitungsschutzschalter wird in Anlagen eingesetzt, die geeignete Stromparameter und ein ausreichendes Kurzschlussausschaltvermögen erfordern. Die Auslösecharakteristik ist entsprechend der Art der Empfänger und deren Einschaltströmen auszuwählen. Die Variante mit der Charakteristik B entspricht dem Betriebsbereich des elektromagnetischen Elements von 3–5 × I. In der Praxis muss sie entsprechend der Art der Lasten und dem erforderlichen Schutz der Schaltung ausgewählt werden. Technische Daten Hersteller Legrand Katalognummer 419171 Gruppe/Gerätetyp Leitungsschutzschalter Katalogreihe Legrand SRX3 EAN (BMEcat-Hersteller) 3414970367334 Polzahl 3P Auslösecharakteristik B Bemessungsstrom 25 A Spannung in der Variantenbezeichnung 400 V Kurzschluss-/Impulsstromparameter laut Herstellerangabe 6 kA Modulbreite (ETIM) 3 DIN-Module Einbautiefe (ETIM) 44 mm Schaltbereich des elektromagnetischen Elements 3–5 × In Schutzart Überlast und Kurzschluss BMEcat-Datensystem Legrand Polska / ETIM 10.0 Konstruktion und Vorteile Produktvariante: SRX3 Variante / 419171: rx3 - Leitungsschutzschalter 3p b 25 A bis 6000 A 400 V~ - DIN-Schiene. Überlast- und Kurzschlussschutz für den gewählten Stromkreis. Modulare Bauweise erleichtert die Montage des Geräts auf einer DIN-Schiene. Die Varianten unterscheiden sich anhand der Polzahl, der Kennlinien und des Stroms. Der Stromkreis ist in der Schalttafeldokumentation beschrieben. Auswahl und Montage: Die Auswahl umfasst die Prüfung des Leiterquerschnitts und der Strombelastbarkeit, des zu erwartenden Kurzschlussstroms und der automatischen Abschaltbedingungen. Der Nennstrom des Geräts ersetzt nicht die Analyse des geschützten Stromkreises. Die endgültige Auswahl sollte anhand der elektrischen und mechanischen Parameter, der Zeichnungen und der Herstellerempfehlungen für die spezifische Nummer 419171 erfolgen. Andere Varianten derselben Serie: Andere Versionen dieses Legrand-Produkts können sich in wichtigen Parametern unterscheiden. Vergleichen Sie diese vor der Auswahl, da sie nicht automatisch austauschbar sind. 3P B 20A AC 6kA S303 RX3 Leitungsschutzschalter – Legrand 419170: Eine weitere Variante derselben Familie; vergleichen Sie die Nennwerte, die Bauform und den Anwendungsbereich. Wichtige technische Informationen: Verwechseln Sie nicht die für unterschiedliche Spannungen und Normen angegebenen Kurzschlussstromwerte. Die endgültige Auswahl erfordert die Prüfung der Anweisungen und der Installationsbedingungen. Herstellerdokumentation. Weitere Parameter, Zeichnungen und Anwendungsbedingungen finden Sie im Technischen Datenblatt von Legrand (PDF).
