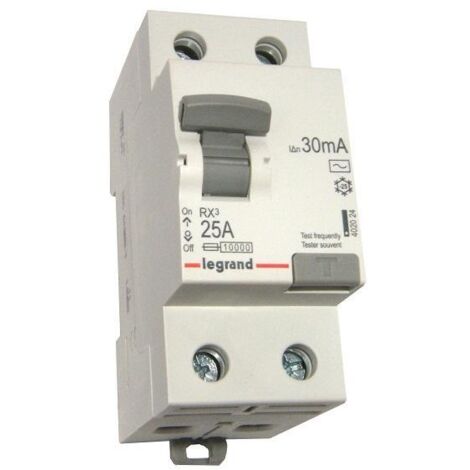

Legrand RX3 P302 2P 25A 30mA 10kA Fehlerstromschutzschalter Typ AC 402024

LEGRAND / PRX3 / 402024 Fehlerstromschutzschalter 2-polig 25 A 30 mA 10 kA Typ AC RX3 P302 – Legrand 402024. Der Legrand 402024 ist ein Fehlerstromschutzschalter der Baureihe PRX3. Er erkennt Differenzströme und unterbricht den Stromkreis, sobald die für das jeweilige Modell festgelegten Auslösebedingungen erreicht sind. Er ist Bestandteil des Überspannungsschutzsystems. Diese Variante wird vom Hersteller wie folgt beschrieben: RX3 – Fehlerstromschutzschalter 2-polig 25 A 30 mA Typ AC – DIN-Schienenmontage. Die wichtigsten Kenngrößen dieser Ausführung sind: Polzahl 2-polig, Strom 25 A. Polzahl: 2-polig, Stromstärke: 25 A, Empfindlichkeit: 30 mA, Typ: AC. Anwendung und Funktionsprinzip: Die Gerätevariante wird anhand der Polzahl, des Nennstroms, der Empfindlichkeit und der Art der erkannten Differenzströme ausgewählt. Die einzelnen Typen AC, A und andere sollten nicht ohne Lastanalyse austauschbar ausgewählt werden. Diese Variante zeichnet sich durch eine Empfindlichkeit von 30 mA aus. Bei der Auswahl eines Fehlerstromschutzschalters (FI-Schalter) muss die mögliche Form der Differenzströme im überwachten Stromkreis berücksichtigt werden. Technische Daten Hersteller Legrand Katalognummer 402024 Gruppe / Gerätetyp Fehlerstromschutzschalter Katalogserie Legrand PRX3 EAN (Hersteller-BMEcat) 3245064020244 Polzahl 2P Bemessungsstrom 25 A Bemessungsdifferenzstrom 30 mA Kurzschluss-/Stoßstromparameter laut Herstellerangabe 10 kA Modulbreite (ETIM) 2 DIN-Module Einbautiefe (ETIM) 44 mm Schutzart Fehlerstrom BMEcat-Datensystem Legrand Polska / ETIM 10.0 Konstruktion und Vorteile Produktvariante: PRX3 / 402024 Variante: rx3 - 2p 25a 30ma Fehlerstromschutzschalter Typ AC - DIN-Schienenmontage. Kontrolle von Differenzströmen im überwachten Stromkreis. Möglichkeit zur Auswahl von Empfindlichkeit und Polzahl für die Installation. Lösung für Schutzeinrichtungen in Schaltschränken. Kompatibel mit geeignet ausgewählten Überstromschutzgeräten. Auswahl und Installation: Installieren Sie den Fehlerstromschutzschalter (FI-Schalter) gemäß der Klemmenmarkierung und den Anweisungen im Verteilerkasten. Ein ausreichender Überstromschutz muss gemäß den Anforderungen des jeweiligen Modells gewährleistet sein. Die endgültige Auswahl sollte anhand der elektrischen und mechanischen Parameter, der Zeichnungen und der Herstellerempfehlungen für die spezifische Nummer 402024 bestätigt werden. Wichtiger technischer Hinweis: Ein FI-Schalter allein ersetzt keinen Leitungsschutzschalter, es sei denn, der Hersteller deklariert eine Überstromschutzfunktion. Herstellerdokumentation: Weitere Parameter, Zeichnungen und Anwendungsbedingungen finden Sie im Technischen Datenblatt von Legrand (PDF).
