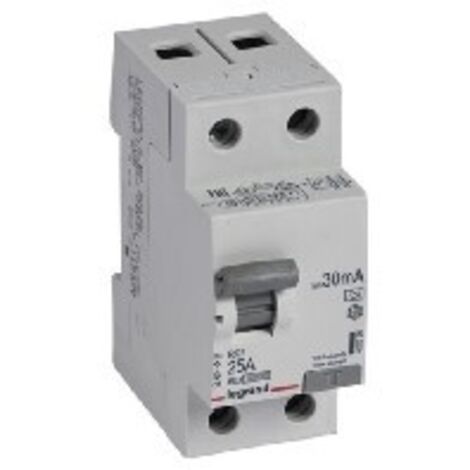

Legrand Fehlerstromschutzschalter RX3, 25A, 2-polig, 30mA, Typ A, 230V, 2TE, Grau

Legrand Fehlerstromschutzschalter RX3, 25A, 2-polig, 30mA, Typ A, 230V, 2TE, Grau

Der Fehlerstromschutzschalter RX3 von Legrand bietet zuverlässigen Schutz für elektrische Anlagen bei Wechsel- und pulsierenden Gleichfehlerströmen. Das 2-polige Gerät ist für einen Bemessungsstrom von 25 A sowie einen Bemessungsfehlerstrom von 30 mA ausgelegt und für den Einsatz in 230 V Wechselstromnetzen konzipiert. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.

Zuverlässige Absicherung im Verteiler

Das Gerät entspricht dem Typ A und arbeitet unverzögert, um im Fehlerfall schnell auszulösen. Mit einer Kurzschlussfestigkeit von 10 kA bei geeigneter Vorsicherung und einer Stoßstromfestigkeit von 0,25 kA erfüllt es hohe Sicherheitsanforderungen. Die Konstruktion ist für einen Betriebstemperaturbereich von -25 °C bis 60 °C ausgelegt und zeichnet sich durch die Schutzart IP20 aus. Die Stromversorgungsrichtung ist flexibel von oben oder unten wählbar, wobei der Anschluss über Schraubklemmen erfolgt.

Kompakte Bauform und einfache Handhabung

Mit einer Breite von nur 2 Teilungseinheiten spart das Gerät wertvollen Platz im Verteilerschrank. Die Schaltstellungsanzeige ermöglicht eine schnelle visuelle Kontrolle des Betriebszustands. Das Gehäuse ist halogenfrei und in der Farbe Grau (RAL 7035) gehalten. Die Anschlussmöglichkeiten unterstützen sowohl eindrähtige Leiter bis 50 mm² als auch mehrdrähtige Leiter bis 35 mm².

Dieser Fehlerstromschutzschalter sorgt für eine sichere Überwachung elektrischer Stromkreise. Durch die Kombination aus 25 A Bemessungsstrom, 30 mA Fehlerstromauslösung und der kompakten 2-TE-Bauweise ist das Gerät ideal für den professionellen Verteilereinbau geeignet. Die hohe Stoßstromfestigkeit gewährleistet einen stabilen Betrieb in anspruchsvollen Umgebungen.

Technische Daten

• Polzahl: 2
• Bemessungsstrom: 25 A
• Bemessungsfehlerstrom: 0,03 A
• Bemessungsspannung: 230 V
• Fehlerstrom-Typ: A
• Kurzschlussfestigkeit: 10 kA
• Stoßstromfestigkeit: 0,25 kA
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 2
• Schutzart: IP20

Produktspezifikation

• Polzahl: 2
• Bemessungsspannung: 230
• Bemessungsstrom: 25
• Bemessungsfehlerstrom: 0.03
• Bemessungsisolationsspannung Ui: 250
• Bemessungsstoßspannungsfestigkeit Uimp: 4
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: A
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Nein
• Kurzschlussfestigkeit (Icw): 10
• Stoßstromfestigkeit: 0.25
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Ja
• Frequenz: 50
• Zusatzeinrichtungen möglich: Nein
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 2
• Einbautiefe: 44
• Umgebungstemperatur während des Betriebs (Min-Max): -25-60
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig (Min-Max): 0.75-35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig (Min-Max): 0.75-50 mm²
• Farbe: Grau
• RAL-Nummer (ähnlich): 7035
• Explosionsgeschützt: Nein
• Breite: 35.6
• Höhe: 88.9
• Tiefe: 77.8
• Schlagfestigkeit: IK04
• Lagertemperatur (Min-Max): -40-70
• Nennspannung (Min-Max): 180-250
• Stromversorgungsrichtung: Von oben oder unten
• Bezeichnungsangabe der Anschlussklemmen: Nein
• Stress-Test Konform (1000V): Ja
• Halogenfrei: Ja
• Anschlussart: Schraubklemme
• Verbindungsart: Phasenschiene und Kabel
• Textfeld/Beschriftungsfläche: Nein
