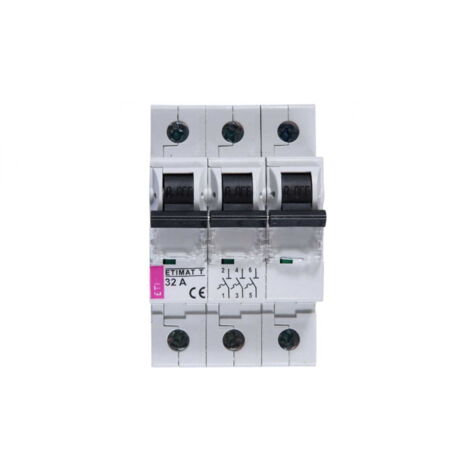

Etimat T 3P 32A ETI konventioneller Leistungsbegrenzer

Anwendung

Der Leistungsbegrenzer etimat T (Überstromschutzschalter) ist für den Einbau in einen Verteilerkasten als Vorzählerschutz vorgesehen.

Dieser Schutz dient dazu, den Überstromschutz des Verbrauchers Z4 selektiv abzuschalten.

Der Nennstrom des Leistungsbegrenzers etimat T wird entsprechend der Anschluss-/Vertragsleistung des Verbrauchers gewählt.

Die Leistungsbegrenzer etimat T ersetzen selektive Leitungsschutzschalter innerhalb ihres Nennstrombereichs.

Der Leistungsbegrenzer etimat T ist ein Überstromschutzschalter ohne Kurzschlusselement und verfügt lediglich über ein Überlast- (thermisches) Element.

Ein gekapselter Leitungsschutzschalter (Zugang zu den Stromklemmen gesperrt) wird im Verteilerkasten so installiert, dass sein Betätigungshebel für den Verbraucher zugänglich ist. Dieser kann ihn im Falle einer automatischen Auslösung aufgrund von Überschreitung der Anschlussleistung oder aus anderen Gründen selbstständig abschalten. Schaltet sich ein, ohne den Stromversorger rufen zu müssen.

Vorteile:

• Begrenzt den Stromverbrauch
• Gewährleistet Überlastselektivität mit anderen Überstromschutzgeräten
• Kann abgedichtet werden.

Technische Daten

• Nennspannung UN: 400 V AC
• Nennstrom IN: 32 A
• Polzahl: 3P
• Nennisspannung Ui: 500 V
• Schutzart: IP20
• Kurzschlussausschaltvermögen: 6 kA
• Betriebstemperaturbereich: -25 °C bis +50 °C
• Umgebungsfeuchtigkeit: 50 % bei 40 °C und 90 % bei 20 °C
• Kabelanschluss 1–25 mm², max. 3 Nm
• Erfüllt die Normen: PN – EN 60898-1:2007
