Allgemeine Beschreibung

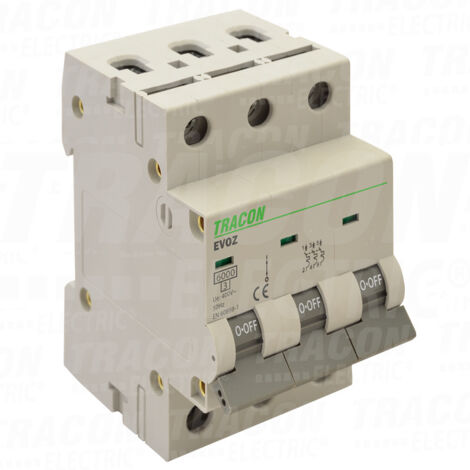

Ein Leistungsschalter mit B-Charakteristik ist eine Schutzeinrichtung in elektrischen Anlagen, die vor Überlastung und Kurzschluss schützt. Die B-Charakteristik bedeutet, dass der Leistungsschalter auslöst, wenn der Kurzschlussstrom seinen Nennwert innerhalb von 0,4 bis 13 Sekunden um das 3- bis 5-fache überschreitet.Technische daten
- Auslösecharakteristik: B
- Polzahl (gesamt): 3
- Bemessungsstrom: 20 A
- Bemessungsspannung: 230 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
- Spannungsart: Wechselstrom
- Bemessungskurzschlussausschaltvermögen Icn gemäß EN 60898 bei 400 V: 6 kA
- Frequenzbereich: 50–60 Hz
- Unterputzmontage: Ja
- Gleichzeitig abgeschalteter N-Pol: Nein
- Zusatzausstattung möglich: Ja
- Breite in Modulen: 3
- Schutzart (IP): IP20
- Umgebungstemperatur im Betrieb: -25–55 °C
- Anschließbarer Leiterquerschnitt: 1–25 mm²
