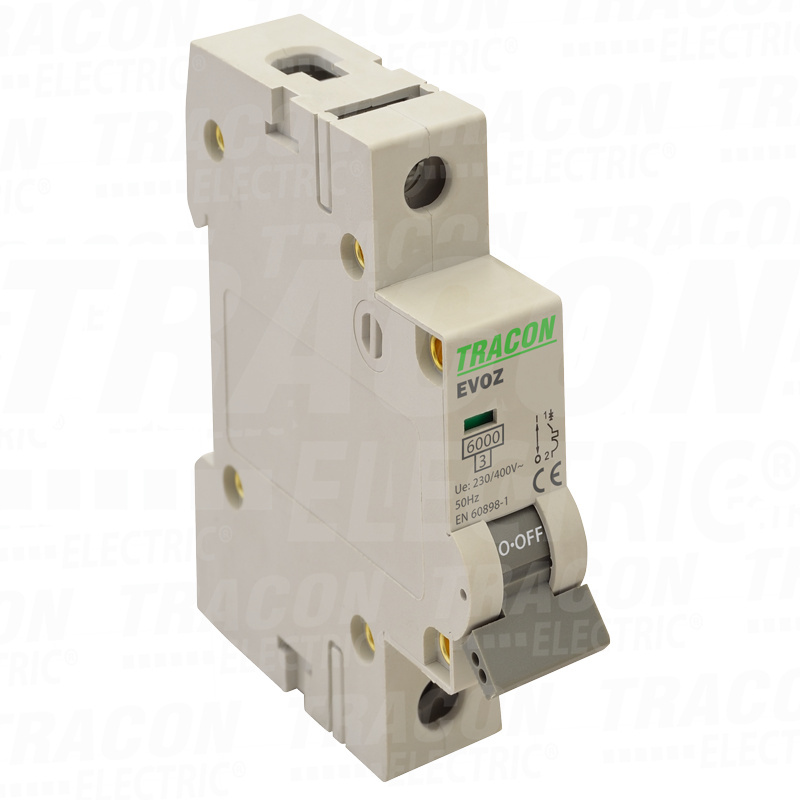

Allgemeine Beschreibung
Ein Leistungsschalter mit C-Charakteristik ist eine Schutzeinrichtung in elektrischen Anlagen, die Stromkreise im Falle von Überlast oder Kurzschluss erkennt und abschaltet. Die C-Charakteristik bedeutet, dass der Leistungsschalter Stromkreise mit Überlastströmen erkennen und abschalten kann, die 5- bis 10-mal höher sind als der Nennstrom. Diese Art von Leistungsschalter wird häufig in Anlagen mit hohen Anlauflasten eingesetzt, wie z. B. Elektromotoren, Transformatoren und Kondensatoren. Zudem findet er Anwendung in Wohn- und Gewerbeanlagen, wo typischerweise Lasten mit unterschiedlichen Anlaufwerten auftreten.Technische daten
- Auslösecharakteristik: C
- Polzahl (gesamt): 1
- Bemessungsstrom: 20 A
- Bemessungsspannung: 230 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
- Spannungsart: AC
- Frequenzbereich: 50–60 Hz
- Unterputzmontage: Ja
- Breite in Modulen: 1
- Schutzart (IP): IP20
- Umgebungstemperatur im Betrieb: -25–55 °C
- Anschließbarer Leiterquerschnitt: 1–25 mm²
