Allgemeine Beschreibung

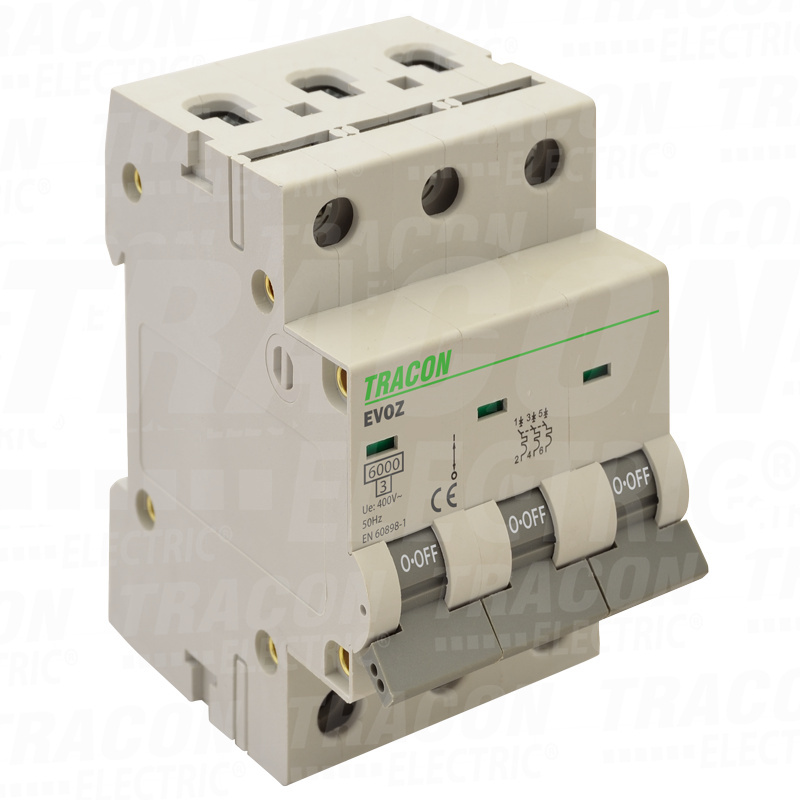

Ein Leistungsschalter mit C-Charakteristik ist eine Schutzeinrichtung in elektrischen Anlagen, die Stromkreise im Falle von Überlast oder Kurzschluss erkennt und abschaltet. Die C-Charakteristik bedeutet, dass der Leistungsschalter Stromkreise mit Überlastströmen erkennen und abschalten kann, die 5- bis 10-mal höher sind als der Nennstrom. Dieser Leistungsschalter wird häufig in Anlagen mit hohen Anlauflasten eingesetzt, wie z. B. Elektromotoren, Transformatoren und Kondensatoren, sowie in Wohn- und Gewerbeanlagen, wo typischerweise Lasten mit unterschiedlichen Anlaufwerten auftreten.Technische daten
- Auslösecharakteristik: C
- Polzahl (gesamt): 3
- Bemessungsstrom: 25 A
- Bemessungsspannung: 230 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
- Spannungsart: Wechselstrom
- Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
- Frequenzbereich: 50 - 60 Hz
- Unterputzmontage: Ja
- Gleichzeitig geschalteter N: Nein
- Zusatzausstattung möglich: Ja
- Breite in Modulanzahl: 3
- Schutzart (IP): IP20
- Umgebungstemperatur: -25–55 °C
- Anschließbarer Leiterquerschnitt: 1–25 mm²
