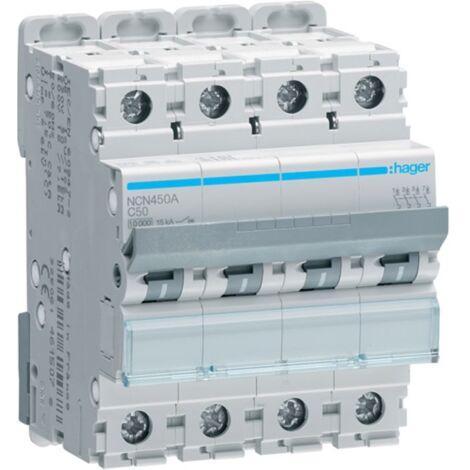

Hager Leitungsschutzschalter 4P 50A 10KA C 4 Module NCN450A

Hager Leitungsschutzschalter mit den folgenden Merkmalen:




• Nennausschaltvermögen Icn AC nach IEC 60898-1 10 kA
• Nennbetriebsspannung AC 400V
• Art der Versorgungsspannung AC
• Bemessungsisolationsspannung 500V
• Bemessungsfehlerstromfestigkeit 6000 V
• Minimale Schwellenspannung (Ue min) 12V
• Neutralstellung ohne Neutralstellung
• Anzahl der geschützten Pole 4
• Pole 4
• Nennstrom : 50 Ampere
• Montage auf DIN-Schiene
• Auslösekurve: C
• Frequenz: 50 bis 60 Hz

Kurve C, Auslöseschwelle 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.




Ein Leitungsschutzschalter ist eine Sicherheitseinrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) zu unterbrechen.




Sonstige technische Merkmale

• Maximale Verlustleistung pro Pol nach Produktnorm 9W
• Gesamtverlustleistung 20,3 W
• Verlustleistung pro Pol 5,4 W
• Schutzart IP20
• Elektrische Lebensdauer und Anzahl der Zyklen 4000
• Anzahl der Schaltspiele (mechanische Lebensdauer) 20000
• Geeignet für DIN-Schienenmontage: ja
• Hohe Anschlussausrichtung für modulare Produkte Klemmen abgeglichen
• Niedrige Anschlussausrichtung für modulare Produkte mit ausgerichteten Klemmen
• Hohe Anschlussart für modulare Produkte Schraubklemme
• Anzugsdrehmoment 2.8Nm
• Niedrige Anschlussart für modulare Produkte Kunststoff
• Niedrige Anschlussart für modulare Produkte Schnellverschlussklemme
• Top-Entnahme für modulare Produkte: ja
• Entnahme von unten für modulare Produkte ja
• Geeignet für die Unterputzmontage siCapacity downstream flex. terminal Condu. 1 / 25 mm²
• Leitungskapazität der nachgeschalteten Klemme starr 1 / 35 mm²
• Querschnitt für Eingangsanschluss 1 / 35 mm²
• Schraubverschluss mor. Kabel - Leitung mm2 (flex.) 1 / 25 mm²
• Auslieferungszustand nach der Käfigklemme offen
• Auslieferungszustand vor der offenen Käfigklemme
• Kann nachgerüstet werden ja
• Mit transparentem Etikettenhalter ja
• Betriebstemperatur -25...70 °C
• Verschmutzungsgrad / IEC60664/IEC60947-2 2
• Energiebegrenzungsklasse I²t 3
• Höhenlage 2000m
• Lager-/Transporttemperatur -25/+80 °C
• Kalibrierungstemperatur 50 °C
• Tiefe des eingebauten Produkts 70 mm
• Höhe des eingebauten Produkts 83 mm
• Breite des eingebauten Produkts 70 mm
• Mit geteiltem Neutralleiter: nein

• Spannung : 400VAC
• Module : 4
• Pole : 4P
• Kurve : C
• Ausschaltstrom : 10KA
• Schutzart : IP20
• Ampere : 50A
• Stromkreisschutz : Leitungsschutzschalter
