Allgemeine Beschreibung

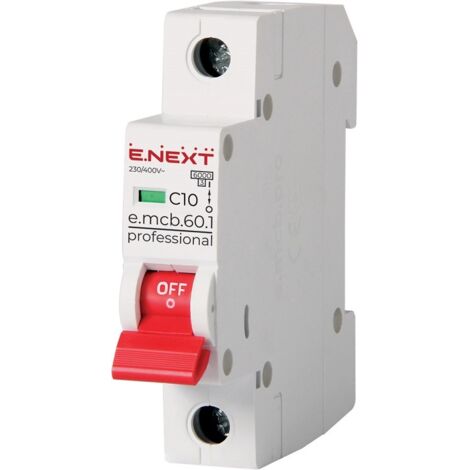

Der Miniatur-Schutzschalter E.NEXT PRO ist ein zuverlässiges Schutzgerät, das elektrische Anlagen vor Überlastungen und Kurzschlüssen schützt. Im Falle einer Fehlfunktion trennt er automatisch den Stromkreis und schützt so Leitungen und Geräte. Das Modell 1P, C, 10A ist für Beleuchtungs- und Steckdosenkreise in Heim-, Büro- und Serviceinstallationen konzipiert. Durch die C Charakteristik hält das Gerät kurzzeitigen Einschaltströmen stand und eignet sich ideal zum Schutz von Stromkreisen mit Geräten mit mittlerem Stromverbrauch.Technische daten
- Polzahl: 1P
- Kennlinien: C
- Bemessungsstrom: 10A
- Bemessungskurzschlussfestigkeit: 6kA
- Bemessungsspannung Ue: 230/400V AC
- Bemessungsisolationsspannung Ui: 500V
- Bemessungsstoßspannungsfestigkeit Uimp: 6000V
- Frequenz: 50Hz
- Elektrische Lebensdauer: 10.000 Zyklen
- Mechanische Lebensdauer: 20.000 Zyklen
- Betriebsstellungsanzeige: ja
- Schutzart: IP20
- Betriebstemperatur: -25…+40°C
- Lagertemperatur: -30…70°C
- Maximaler Kabelquerschnitt: 25 mm²
- Anzugsdrehmoment: 3 Nm
- Anschlussmöglichkeit der Sammelschienen: oben-unten
Anwendung
- Beleuchtungsstromkreise in Häusern, Wohnungen und Büros
- Steckdosenstromkreise mit mittlerer Belastung
- Sicherheitssysteme und RTV-Geräte
- Modulare Verteilertafeln in Haus- und Gewerbeinstallationen
- Schutz von Geräten mit mittlerem Stromverbrauch
Weitere Informationen
- Zuverlässiger Schutz gegen Überlast und Kurzschluss
- Charakteristik C – Widerstandsfähigkeit gegen Einschaltströme
- Nennstrom 10A – universeller Schutz für viele Stromkreise
- Hohe Lebensdauer – bis zu 20.000 mechanische Zyklen
