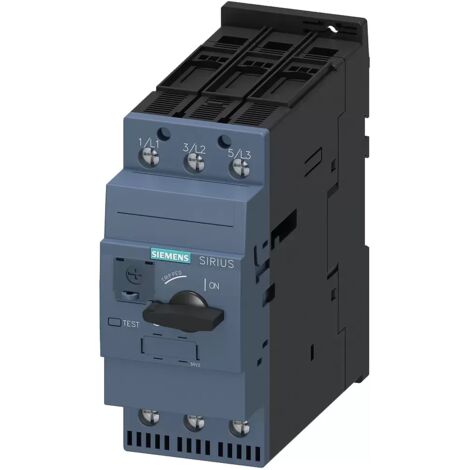

Siemens S2 70-80A 65KA Motorschutzschalter 3RV20314RA10

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der thermisch-magnetische Motorschutzschalter Siemens S2 70-80A 65KA (3RV20314RA10) bietet zuverlässigen Schutz für Motoren. Er erkennt übermäßige Absorption und unterbricht automatisch die elektrische Energie, um die Unversehrtheit des Motors zu gewährleisten.

Technische daten

  • Isolationsspannung bei Verschmutzungsgrad 3: 690 V
  • Bemessungs-Stoßspannung: 6 kV
  • Nennbetriebsspannung: 690 V
  • Betriebsstrom Nennwert: 80 A
  • Einstellbarer Auslösewert für stromabhängigen Überlastauslösestrom: 70-80 A
  • Kurzschlussausschaltvermögen (Ics) bei AC: 65 kA
  • Verlustleistung bei AC-Nennstromwert im warmen Zustand: 29,5 W
  • Verlustleistung pro Pol im warmen Zustand: 9,8 W
  • Mechanische Lebensdauer der Hauptkontakte: typ. 100.000 Schaltspiele
  • Mechanische Lebensdauer der Hilfskontakte: typ. 100.000 Schaltspiele
  • Maximale Aufstellhöhe über dem Meeresspiegel: 2000 m
  • Umgebungstemperatur bei Betrieb: -20 bis +60 °C
  • Umgebungstemperatur bei Lagerung: -50 bis +80 °C
  • Umgebungstemperatur bei Transport: -50 bis +80 °C
  • Relative Luftfeuchtigkeit während des Betriebs: 10 bis 95 %
  • Schutzart an der Vorderseite: IP20
  • Höhe: 140 mm
  • Breite: 55 mm
  • Tiefe: 149 mm
  • Anzugsdrehmoment für Hauptkontakte mit Schraubklemmen: 0,8 bis 1,2 Nm
  • Durchmesser des Schraubendreherschaftes: 5 bis 6 mm
  • Schraubendreher-Spitzengröße: Pozidriv 2
  • Kompatibilität und Zubehör

  • Typ: Motorschutz
  • Module: 2.5
  • Pole: 3P
  • Installation

  • Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert.
  • Montageart: Schnappbefestigung auf 35 mm DIN-Schiene.
  • Anwendung

  • Schutz von Motoren gegen Überlast und Kurzschluss.
  • Geeignet für den Einsatz in industriellen Anwendungen.
  • Eigenschaften

    • Marke
      SIEMENS
    • Stromstärke
      80 A
    • Ursprung
      Hergestellt in Deutschland
    • Menge pro Pack
      1
    • Leistungsschalterfunktion
      Motor
    • Höhe
      140 mm
    • Schutzklasse
      IP20
    • Nennintensität
      AC
    • Breite
      55 mm
    • Material
      Metall
    • Art der ElektroInstallation
      Sichtbar
    • Anzahl der Module
      2.5
    • Anzahl der Pole
      3
    • Gewicht
      1180 g
    • Schaltleistung, Schaltkraft
      65 kA
    • Anschlusstyp
      Zum Schrauben
    • Anschlussporttyp
      DIN
    • ManoMano Art.-Nr
      ME6713042
    • MMID
      280632179145
    • Herstellerreferenz
      SIE 3RV20314RA10
    • EAN
      4011209945609
