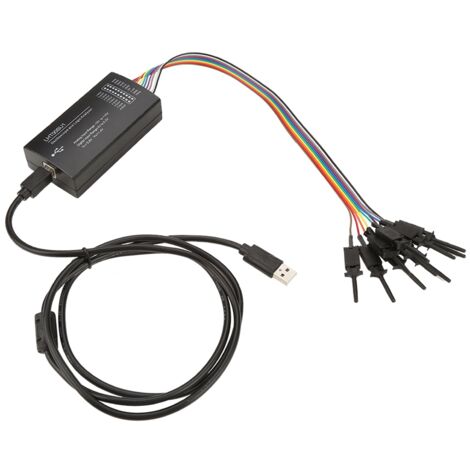

LHT00SU1 Virtuelles Oszilloskop mit Signalgenerator und Multifunktions-Logikanalysator

Willkommen in unserem Shop!

Entdecken Sie unseren multifunktionalen USB-Logikanalysator – ein vielseitiges und kompaktes Werkzeug für all Ihre Elektronik- und Entwicklungsanforderungen.

Dieses Gerät vereint mehrere Messgeräte in einem praktischen Gerät.

**Hauptmerkmale:**

- **Dual-Input-Oszilloskop**: Betrieb im Einkanalmodus mit einer maximalen Abtastrate von 16 MS/s und einer analogen Bandbreite von 3 MHz.

- **8-Kanal-Logikanalysator**: Ermöglicht die Datenaufzeichnung (Datenlogger) und Analyse digitaler Signale.

- **Dual-Channel-Voltmeter**: Für präzise Spannungsmessungen.

- **Kombinationsoszilloskop**: Kombiniert die Funktionen eines Oszilloskops und eines Logikanalysators für eine umfassende Signalanalyse.

- **Frequenzmesser und Frequenzgenerator**: Zum Messen und Generieren von Signalen.

- **PWM (Pulswellenmodulation)** Breitenmodulations-Controller**: Ideal für Motorsteuerung oder Leistungsregelung.

- **Fernsteuerung:** Ermöglicht die Fernsteuerung von Funktionen.

- **I2C-Controller:** Zur Kommunikation mit Geräten, die dieses Protokoll verwenden.

- **Impuls-/Flankenzähler:** Für präzise Zeitmessungen.

- **8-Kanal-Digital- + 1-Kanal-Analog-Logikanalysator:** Unterstützt mehrere Kommunikationsprotokolle.

**Detaillierte Spezifikationen:**

- **Modell:** LHT00SU1

- **Abmessungen:** 10,4 x 5,5 x 3 cm (4,1 x 2,2 x 1,2 Zoll)

- **Gewicht:** Ungefähr 218 g (7,7 oz)

**Analoge Parameter:**

- Anzahl der Eingangskanäle: 2

- Abtastkanal: 1

- Maximale Abtastrate: 16 MHz

- Maximale analoge Bandbreite: 3 MHz

- Eingangsspannungsbereich: -10 V bis +10 V

- Empfindlichkeit: 78 mV

- Maximale vertikale Auflösung: 256 Stufen

**Digitale Parameter:**

- Anzahl der Kanäle: 8

- Eingangsspannung: 0 V - 5,3 V

- Eingangspegel niedrig: < 0,8 V

- Eingangspegel hoch: > 1,4 V

- Unterstützte Protokolle: SPI (Serial Peripheral Interface), I²C, UART, SMBus, I²S, CAN, Parallel, Benutzerdefiniert, Suche, Asynchron, 1-Wire, PS/2.

**Schnittstelle Kommunikation:**

- USB 2.0 High Speed mit 480 Mbit/s.

**Systemvoraussetzungen:**

- Unterstützte Betriebssysteme: Win2000 / XP / Vista / WIN7 (32-Bit)

- Prozessor: Mindestens Celeron 4 2,0 GHz oder Pentium 4 1,8 GHz

- USB 2.0 High Speed-Schnittstelle erforderlich. Nicht kompatibel mit USB 2.0 Full Speed oder USB 1.1.

- Arbeitsspeicher: 128 MB oder mehr

- Festplattenspeicher: 2 GB oder mehr

- .NET Framework 3.5 SP1 erforderlich.

- *Wichtiger Hinweis für Windows XP:* Stellen Sie sicher, dass die Komponente ".NET 3.5 SP1" auf Ihrem Computer installiert ist. Falls nicht enthalten, laden Sie es von der offiziellen Microsoft-Website herunter und installieren Sie es.

**Lieferumfang:**

- 1 x Haupteinheit

- 1 x Testklemmenkabel

- 1 x USB-Anschlusskabel

- 10 x Testklemmen (Krokodilklemmen)

Dieser Logikanalysator ist die perfekte All-in-One-Lösung für Ingenieure, Techniker, Studenten und Elektronikbegeisterte. Sein kompaktes Design und die vielfältigen Funktionen machen ihn zu einem unverzichtbaren Begleiter für Fehlersuche, Entwicklung und Tests.
