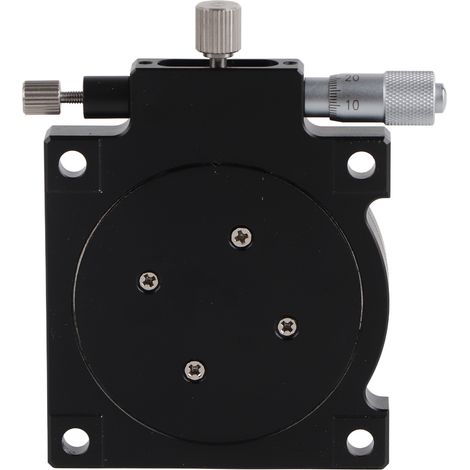

Lineartisch mit R-Achse, manuell bedienbare Plattform, drehbarer Lineartisch mit R-Achse, 360°-Schiebetisch, 60 mm Feinjustieroptik, Rollenlager

Eigenschaften:

1. Besitzen Sie unter Verwendung von Kreuzrollenführungsschienen eine hohe Genauigkeit und stabile Bewegung. Kann mit den genauen Maschinen oder Instrumenten des Kunden an der entsprechenden Position befestigt werden
2. Geringes Gewicht, das Hauptmaterial ist eine Aluminiumlegierung, geeignet für andere Einbaugeräte
3. Der Mikrometer-Antriebsmodus ist ultrapräzise, ​​die rotierende Plattform kann den Winkel der Plattform genau auf die ungefähre Position einstellen, und die Schalterschraube zur Dickeneinstellung kann mit dem Mikrometer fein eingestellt werden
4. Der Schiebetisch kann auf verschiedene Produktionsmaschinen mit hoher Genauigkeit oder mittlerer Belastung, Inspektionsgerät, genauer Positionierung und quantitativer Bewegung angewendet werden
5. Es gibt verschiedene Arten von Schiebetischen, die aufeinander abgestimmt werden können, wie z. B. Einzelachsen, Doppelachsen, Z-Achsen, C-Achsen, R-Achsen usw.
6. Vielfältige Vorschubmethoden wie Grob- und Feinbewegungsgriff/Zentimetersonde, Vorschubschnecke, Zahnstange und Ritzel, mit Skala zur Verwaltung des Bewegungswerts

Spezifikation:

Artikeltyp: Plattform mit manueller Verschiebung
Material: Aluminiumlegierung
Tischdurchmesser: Ca. 60 mm / 2,4 Zoll
Bewegungsmodus: RS-Rotation R-Achsen
Hub: 360 Grad Grobeinstellung
Feineinstellung: ±5°
Last: 29,4 N (3 kgf)
Mindestmaßstab: 2 Grad
Konzentrizität: 0,03 mm
Tischtyp: Manueller Schiebetisch
Installationsmethode:
1. Verwenden Sie die versenkten Löcher an der Basis, um die Plattform zu installieren.
2. Drehen Sie die Arbeitsfläche, um die Schraubendurchgangslöcher und den Senkkopf auf der Basis konzentrisch zu machen.
3. Dann können Sie es mit Schrauben befestigen und die linke Seite wiederholen, dann kann die Plattform mit 4 Senklöchern befestigt werden.

How to Use:

1. Nach dem Lösen der Grob- und Feineinstellschrauben können Sie die Werkbank manuell mit 360 Grob- und Feineinstellungen arretieren. 2. Nach dem Schraubenwechsel können Sie die Arbeitstischoberfläche mit einem Mikrometer feinjustieren. Bitte achten Sie bei der Feineinstellung darauf, dass es fest verriegelt ist. Ob die Schrauben locker sind. Wenn die gewünschte Position erreicht ist, befestigen Sie sie mit einer Feststellschraube.

Paketliste:

1 x manuelle Verschiebungsplattform

Hinweis:

Bitte beachten Sie, dass der neue und der alte Typ dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie vor der Bestellung sicher, dass es Ihnen nichts ausmacht.
