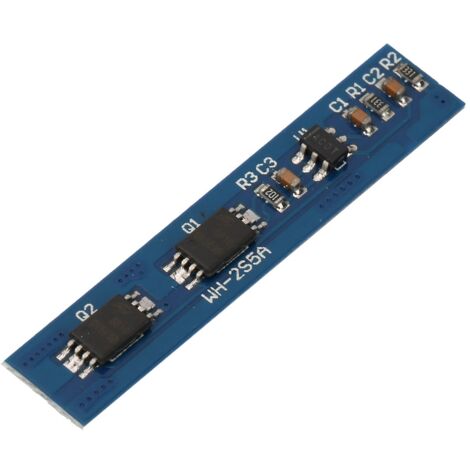

Lithium 2S 5A BMS-Schutzkarte – Für Batterien mit 7,2 V, 7,4 V und 8,4 V

Willkommen in unserem Shop!

Diese Lithium-Batterieschutzplatine ist eine wichtige Komponente für die Sicherheit und Langlebigkeit Ihrer Batterien. Sie verfügt über eine hochpräzise Detektionsschaltung für zuverlässige Spannungsmessung und verwendet Hochspannungsanschlüsse für eine sichere Verbindung zum Ladegerät.

Für optimalen Schutz ist sie mit einer dreistufigen Überstromerkennung (Überstrom 1, Überstrom 2, Kurzschluss) ausgestattet, die die Batterie vor Schäden bewahrt. Die Lade- und Entladesteuerung erfolgt über einen MOS-Transistor. Sie bietet einen breiten Betriebstemperaturbereich von -40 °C bis 50 °C und einen geringen Stromverbrauch.

**Technische Daten:**

* Ladespannung: DC 9 V

* Max. Dauerentladestrom: 5 A

* Überlasterkennungsspannung: 4,29 V ± 0,025 V * Überlasterkennungsverzögerung: 1 s * Überlastwiederherstellungsspannung: 4,05 V ± 0,025 V * Tiefentladeerkennungsspannung: 3 V ± 0,1 V * Tiefentladeerkennungsverzögerung: 128 ms * Tiefentladewiederherstellungsspannung: 3,2 V ± 0,1 V * Überstromerkennungsstrom: 200 mA ± 20 mA * Überstromerkennungsverzögerung: 12 ms * Überstromwiederherstellung: Automatisch * Kurzschlusserkennungsverzögerung: ≤ 50 µs * Kurzschlusswiederherstellung: Automatisch * Betriebstemperatur: -40 °C bis 50 °C * Lagertemperatur: -40 °C bis 125 °C * Produktgewicht: 1 g **Lötpunktbeschreibungen:** * B+: An den Pluspol der Batterie anschließen. * B-: An den Minuspol der Batterie anschließen. * MB: An den Verbindungspunkt zwischen Batterie 1 und Batterie 2 anschließen. * P+: An den Pluspol des Lade-/Entladeanschlusses (gemeinsam) anschließen. * P-: An den Minuspol des Lade-/Entladeanschlusses anschließen. **Lieferumfang:** * 1 x Lithium-Batterieschutzplatine
