Allgemeine Beschreibung

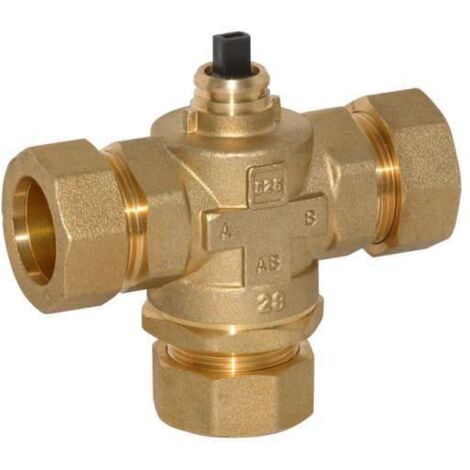

Das LK 525 MultiZone 3W ist ein motorisiertes 3-Wege Zonenventil, das für die Ein-/Aus-Regelung konzipiert ist. Es verfügt über einen Drehschieber, der einen höheren Differenzdruck aushält und die Gefahr verringert, dass das Ventil bei längeren Betriebsunterbrechungen hängen bleibt. Besonders geeignet ist es für die Verwendung mit Wärmepumpen, da es während der warmen Jahreszeit längere Unterbrechungen zwischen den Wechseln geben kann. Auf der Oberseite des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet ist. Bei einem Stromausfall bleibt der Ventilkegel in der aktuellen Stellung stehen und kann im spannungslosen Zustand manuell in die Mittelstellung gebracht werden.Technische daten
- Anschluss: Ø28 (Klemmverschraubung)
- Baulänge Umschaltventil: 114 mm
- Kvs: 13 m³/h
- Arbeitstemperatur: Min. +5°C / Max. +80°C (+90°C kurzfristig)
- Max. Arbeitsdruck: 1,0 MPa (10 bar)
- Umgebungstemperatur: Min. +1°C / Max. +60°C
- Flüssigkeit 1: Wasser - Glykol max. 50%
- Flüssigkeit 2: Wasser - Ethanol max. 30%
Installation
Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist. Bitte beachten Sie, dass der Motor nur in einer bestimmten Stellung montiert werden kann. Um das Produkt in die Hausinstallation zu integrieren, ist ein Eingriff in das 230 Volt-Netz erforderlich. Arbeiten am 230 Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) durchgeführt werden.Anwendung
Das LK 525 MultiZone 3W Zonenventil ist ideal für die Regelung von Heiz- und Trinkwasserkreisen in Heizungsanlagen, insbesondere in Kombination mit Wärmepumpen.Weitere Informationen
- Das Ventil bedarf keiner Wartung.
- Regelmäßige Kontrolle der Installation wird empfohlen.
