LTE-Erweiterungsmodul Cat-1/3G/2G und GNSS SIM7600E für Raspberry Pi
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unser LTE Cat-1 Erweiterungsboard für Raspberry Pi – Ihre Komplettlösung für mobile Konnektivität und Positionsbestimmung. Dieses Board unterstützt LTE Cat-1, 3G und 2G sowie GNSS-Positionierung. Es ist mit mehreren Mobilfunkanbietern kompatibel und bietet umfassende Funktionen: Internetzugang per Fernverbindung, Telefonie, SMS sowie die Protokolle TCP, UDP, DTMF, HTTP und FTP.
Das Modul ermöglicht präzise Positionsbestimmung dank Unterstützung für GPS, Beidou, GLONASS und LBS (Basisstationspositionierung). Über die integrierte USB-Schnittstelle können Sie AT-Befehle testen und GPS-Positionsdaten abrufen.
Ausgestattet mit einem CP2102-Chip für die USB-UART-Konvertierung erleichtert es das serielle Debugging. Praktischerweise verfügt es über einen SIM-Kartensteckplatz (kompatibel mit 1,8 V und 3 V) sowie einen microSD-Kartensteckplatz zum Speichern von Dateien und SMS-Nachrichten. Eine Audioschnittstelle und ein dedizierter Dekodierungschip ermöglichen Sprachfunktionen wie Anrufe. Zwei Status-LEDs ermöglichen die schnelle Überprüfung des Modulstatus. Eine über einen Jumper wählbare Pegelwandlungsschaltung erlaubt das Umschalten zwischen einer Betriebsspannung von 3,3 V oder 5 V. Die Bitrate ist von 300 bps bis 4 Mbps (Standard: 115200 bps) einstellbar, mit einer automatischen Erkennungsfunktion zwischen 9600 und 115200 bps. Die Steuerung erfolgt über AT-Befehle, basierend auf den 3GPP-Befehlssätzen TS 27.007, 27.005 und V.25TER.**Detaillierte Spezifikationen:**
* **LTE Cat-1/3G/2G:**
* LTE-TDD: Band B38/B40/B41
* LTE-FDD: Band B1/B3/B5/B7/B8/B20
* 3G (UMTS/HSPA+): Band B1/B5/B8
* 2G (GSM/GPRS/EDGE): 900/1800 MHz
* **GNSS:**
* Empfang: 16 Kanäle, C/A-Code
* Empfindlichkeit: -159 dBm (GPS) -158 dBm (GLONASS) / -159 dBm (Beidou)
* Kaltstart: -148 dBm
* Zeit bis zur ersten Positionsbestimmung (freie Sicht): <35 s (kalt), <1 s (warm)
* **SMS und Audio:**
* SMS: Unterstützte Typen: MT, MO, CB, Text, PDU
* SMS-Speicherung: Standardmäßig SIM-Karte und interner Speicher (ME)
* Audio: Echounterdrückung und Rauschunterdrückung.
* **Weitere Parameter:**
* Versorgungsspannung: 5 V
* Betriebsspannung: 5 V/3,3 V (umschaltbar per Jumper)
* Betriebstemperatur: -30 °C bis 80 °C
* Lagertemperatur: -45 °C bis 90 °C

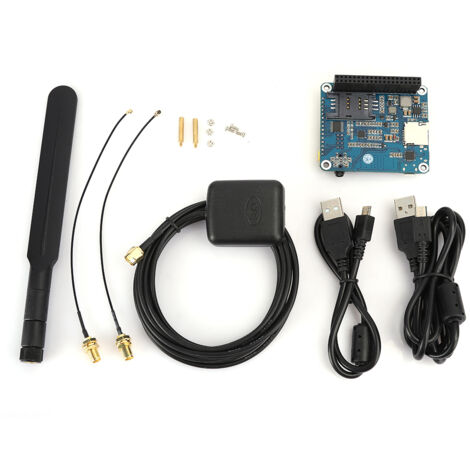

**Lieferumfang:**
* 1 x SIM7600E LTE Cat-1 HAT-Karte
* 1 x LTE-Antenne
* 1 x externe GPS-Antenne (Typ B)
* 2 x USB-Kabel (Typ A Stecker auf Micro-USB Stecker)
* 1 x Set Raspberry Pi-Ständer (2 Stück)
* 2 x Verbindungskabel
Eigenschaften
- MarkeFLAMMKRAFT
- FarbeMehrfarbig
- Höhe5 cm
- Breite11 cm
- MaterialKunststoff
- Menge pro Pack1
- Elektrische Spannung5 V
- ManoMano Art.-NrME101481640
- MMID942691701018
- HerstellerreferenzLHL0319[ym]-65907
- EAN1122346030974
