Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-40F, PN 6/10 230V, 220mm max. Förderh. 4m max. Volumenst. 7,7m3/h

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-40F, PN 6/10 230V, 220mm max. Förderh. 4m max. Volumenst. 7,7m3/h

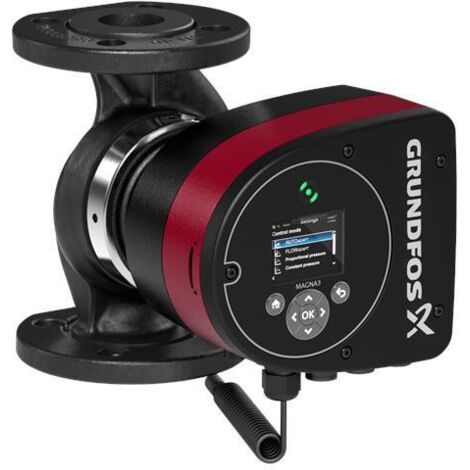

Die elektronisch geregelte Umwälzpumpe MAGNA3 32-40F von Grundfos ist eine leistungsstarke Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Heizungsanwendungen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von 0,18 setzt sie Maßstäbe in puncto Energieeinsparung. Die Pumpe zeichnet sich durch ihre EC-Permanentmagnet-Motortechnologie aus und bietet eine maximale Förderhöhe von 4 m sowie einen maximalen Volumenstrom von 7,7 m3/h. Dank ihrer robusten Bauweise aus Gusseisen und der flexiblen Kommunikationsschnittstellen eignet sie sich ideal für den Einsatz in modernen Heizungssystemen.

Welche Regelungsfunktionen bietet die MAGNA3?

Die MAGNA3 32-40F ermöglicht eine präzise Anpassung an den jeweiligen Anlagenbedarf durch verschiedene Regelungsarten wie Konstantdruck, Proportionaldruck, Festdrehzahl oder Konstanttemperatur. Die integrierte AutoAdapt-Funktion sorgt für eine automatische Sollwerteinstellung, während die FlowAdapt-Funktion zusätzlich eine Volumenstrombegrenzung vornimmt. Diese intelligenten Funktionen unterstützen einen effizienten Betrieb und tragen zur Optimierung der Anlagenhydraulik bei. Die Bedienung erfolgt komfortabel über ein TFT-Display mit Soft-Touch-Tastatur.

Wie ist die Pumpe in die Gebäudeleittechnik integrierbar?

Für eine umfassende Systemintegration verfügt die Pumpe über vielfältige Kommunikationsmöglichkeiten. Sie unterstützt Protokolle wie Modbus RTU, BACnet MS/TP, LON/LONWorks sowie EtherNet/IP. Zudem sind analoge und digitale Schnittstellen vorhanden, darunter 2xDO, 3xDI und 1xAI. Die Anbindung an die Gebäudeleittechnik kann über optionale Einsteckmodule im Klemmenkasten erfolgen. Zusätzlich ist eine drahtlose Kommunikation möglich, was die Inbetriebnahme und Diagnose mittels Grundfos GO erheblich vereinfacht.

Technische Daten

• Energieeffizienzindex (EEI): 0,18
• Max. Förderhöhe: 4 m
• Max. Volumenstrom: 7,7 m3/h
• Einbaulänge: 220 mm
• Nenndurchmesser: DN 32
• Max. Arbeitsdruck: 10 bar
• Bemessungsspannung: 230 V
• Medientemperaturbereich: -10 bis 110 °C
• Schutzart: IPX4
• Werkstoff Pumpengehäuse: Gusseisen EN-GJL-200

Die Grundfos MAGNA3 32-40F überzeugt durch ihre hohe Energieeffizienz und intelligente Regelungstechnik. Mit einer maximalen Leistungsaufnahme von 68 W und der integrierten Wärmemengenerfassung bietet sie eine zuverlässige Lösung für den Heizungsbetrieb. Die Kombination aus robuster Gusseisen-Konstruktion, vielfältigen Kommunikationsschnittstellen und der automatischen Anpassung an den Anlagenbedarf macht diese Pumpe zu einer zukunftssicheren Wahl für professionelle Installationen.

Lieferumfang

• 1x Grundfos Umwälzpumpe MAGNA3 32-40F
• 1x Wärmedämmschale

Produktspezifikation

• Hersteller-Warengruppe: Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 F
• Hersteller-Artikelnummer: 98333835
• Nennstrom: 0,61
• Anzahl der Phasen: 1
• Max. Volumenstrom: 7,7
• Max. Förderhöhe: 4
• Flanschform: rund
• Drehzahl: 2880
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: ja
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussstecker
• Bemessungsspannung: 230
• Einbaulänge: 220
• Frequenz: 50 Hz
• Schutzart (IP): IPX4
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: ja
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für PROFINET IO: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,068
• Volumenstrom (BEP): 4,15
• Förderhöhe bei Volumenstrom (BEP): 33,34
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: ja
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: ja
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: ja
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: ja
• Funkstandard 3G: ja
• Funkstandard 4G: ja
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 32
• Nenndurchmesser, Anschluss Auslassseite: DN 32
• Anschluss Auslassseite: Flansch
• Energieeffizienzindex (EEI): 0,18
