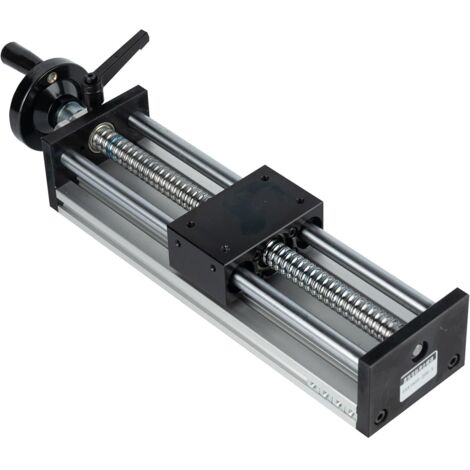

Manueller Schiebetisch, 200 mm Hub, zwei optische Achsen, Linearführung mit Handrad, Linearschlitten, Führungsplattform für Sonderautomatisierung, CNC-Fräsmaschine

Materialien und Verfahren: Unsere Schlitten werden aus einer Aluminiumlegierung und hochfesten Werkstoffen in Luft- und Raumfahrtqualität gefertigt. Dabei kommt eine integrierte Stanztechnologie für Aluminium in Luft- und Raumfahrtqualität zum Einsatz. Sie zeichnen sich durch ihr geringes Gewicht, ihre hohe Festigkeit und ihre Stabilität aus. Die Oberfläche ist CNC-gefräst und schwarz eloxiert, wodurch sie rost- und korrosionsbeständig ist. Das Bürsten verbessert die Optik und reduziert die Anfälligkeit für Schmutzablagerungen.

Produktparameter: Effektiver Hub: 200 mm (7,87 Zoll). Teilung: Das 5-mm-Schneckengetriebe ermöglicht eine Bewegung von 5 mm pro Umdrehung. Positioniergenauigkeit: ±0,05 mm. Maximale horizontale Tragfähigkeit: 30 kg. Maximale vertikale Tragfähigkeit: 15 kg. Bewegungsart: Handkurbel

Mit Handrad: Dieses Linearführungssystem ist mit einem verstellbaren Griff ausgestattet, der zum Drehen und Arretieren dient.

Der Arretierungsmechanismus verhindert ein Lösen des Linearschlittens und erhöht so die Sicherheit. Die Bedienung erfolgt einfach durch Drehen des Griffs. Die Bewegungsrichtung wird manuell gesteuert, die Bedienung ist einfach, die Bewegung stabil und die Präzision hoch. Detailliertes Design: Die Kanten des Schiebetisches sind abgerundet und sorgen so für sichere und komfortable Handhabung. Die schnelllaufende, leise Kugelumlaufspindel verfügt über eine positive und negative Verzahnung und besteht aus Spindel, Mutter und Kugellagern. Die doppelte Linearführung gewährleistet höhere Präzision, eine höhere Tragfähigkeit und einen stabileren Betrieb. Die Drehbewegung wird in eine Linearbewegung umgewandelt, wodurch die Reibung reduziert wird. Breites Anwendungsspektrum: Dieser Linearschiebetisch eignet sich für vielfältige Anwendungen in der CNC-Bearbeitung, Graviermaschinen, Werkzeugmaschinen, Produktionsanlagen, Prüfgeräten, Präzisionsmessungen in optischen Laboren sowie zur Feinjustierung von Hub, Position und Bewegung mechanischer Geräte.
