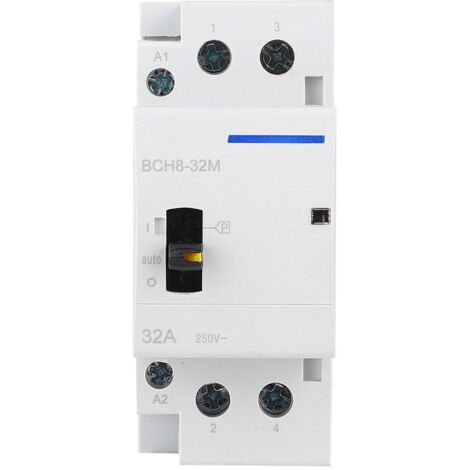

Manueller Schütz 2P 32A 230V AC für elektrische Schalter (1NO+1NC)

Willkommen in unserem Shop! Dieser Schütz dient zur Laststeuerung von Hausmotoren. Er ist für 100.000 Volllastschaltungen in der Betriebsklasse AC-7a ausgelegt. Er wird primär mit 50 Hz (oder 60 Hz) Wechselstrom, einer Nennbetriebsspannung von bis zu 400 V und einem Nennbetriebsstrom von bis zu 100 A eingesetzt. Dank seines optimierten elektromagnetischen Systems ist der Stromverbrauch des Schützes deutlich reduziert. Es arbeitet mit einem niedrigen Geräuschpegel und eignet sich daher ideal für die meisten elektrischen Steuerungsanwendungen in Gebäuden, wodurch eine besonders ruhige Umgebung geschaffen wird.

Detaillierte Spezifikationen:

Zustand: 100 % Neu

Nennstrom (A): 32 A (AC-7a), 12 A (AC-7b)

Konventioneller thermischer Strom Ith (A): 63 A

Nennisisolationsspannung Ui (V): 500 V AC

Nennbetriebsspannung Ue (V): 250 V AC

Elektrische Lebensdauer: 100.000 Zyklen

Mechanische Lebensdauer: 1.000.000 Zyklen

Maximale Schaltvorgänge pro Stunde: 30

Nennsteuerspannung Us

(V): AC 230 V

Nennbetriebsart:

8-Stunden-Betrieb: Dies ist der Basisbetriebsmodus. Der thermische Freiluftstrom Ith des Schützes wird durch diesen Betriebsmodus bestimmt. Periodischer Aussetzbetrieb: In diesem Modus beträgt die Nennbetriebsfrequenz des Schützes 30 Schaltvorgänge pro Stunde bei einem Einschaltdauerverhältnis von 40 %. Betriebsbedingungen: Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C öffnet der Schütz bei der Nennsteuerspannung Us. Er muss zuverlässig mit einer Spannung zwischen 85 % und 110 % von Us schließen können. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us. Kontaktkonfigurationsmöglichkeiten: 2 Öffner (2NO), 2 Schließer (2NC) oder 1 Öffner + 1 Schließer (1NO1NC). Lieferumfang: 1 x Schütz.
